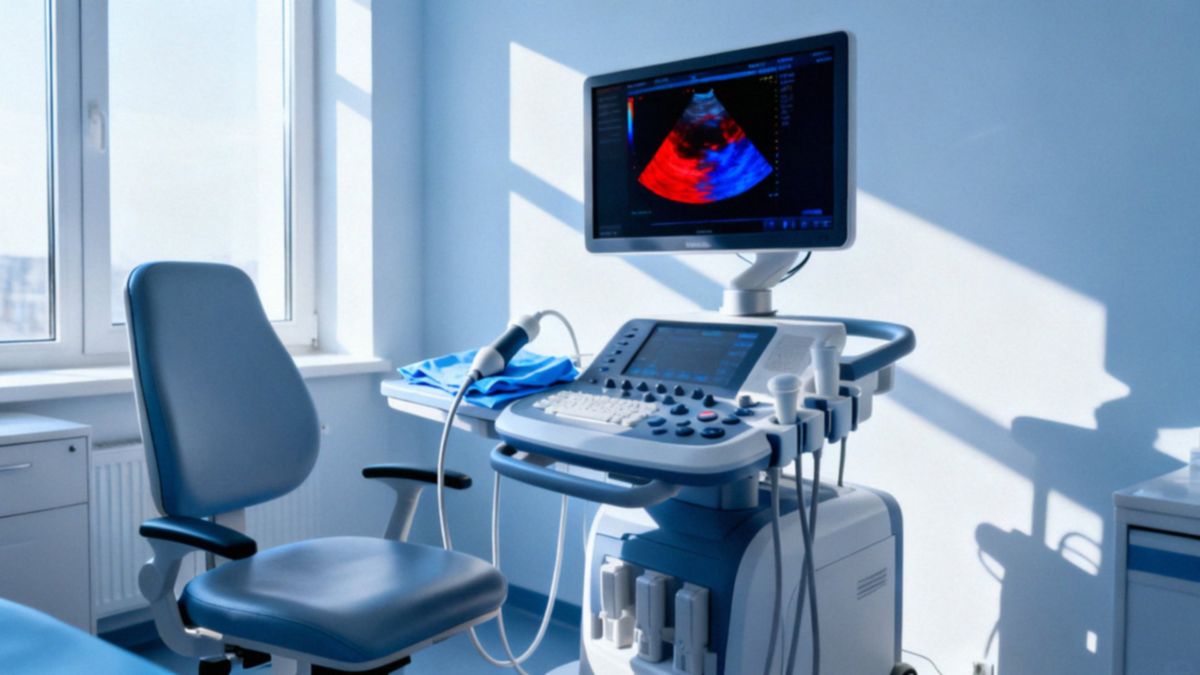

Badanie dopplerowskie — na czym polega i co wykrywa?

Na czym polega badanie Dopplerowskie?

Metoda opiera się na efekcie Dopplera — zmiana częstotliwości ultradźwięków odbitych od poruszających się krwinek pozwala ocenić kierunek i szybkość przepływu krwi. Głowica (czujnik) wysyła fale i odbiera echo, a komputer przetwarza te sygnały na obraz i wykresy. Badanie jest nieinwazyjne, bezbolesne i nie wykorzystuje promieniowania jonizującego.

W wariancie kolorowym (kolorowy Doppler) kierunek przepływu ukazywany jest za pomocą barw, natomiast USG Duplex łączy klasyczny obraz w trybie B z pomiarem prędkości krwi. Wyniki pokazują:

• prędkość,
• kierunek,
• charakter fali przepływu na widmie,

co ułatwia wykrywanie zwężeń, zatorów czy niewydolności zastawek. Doppler pozwala ocenić zarówno tętnice, jak i żyły, dlatego bywa badaniem pierwszego wyboru w diagnostyce chorób układu krążenia oraz w flebologii.

Czas trwania procedury zależy od zakresu ocenianych naczyń — zazwyczaj trwa od około 10 do 30 minut. Przygotowanie różni się w zależności od obszaru badania; np. przy badaniu jamy brzusznej zwykle konieczne jest 6–8 godzin na czczo.

Co wykrywa badanie Dopplerowskie?

USG Doppler to badanie oceniające przepływ krwi i stan naczyń krwionośnych. Najczęściej wykrywa ono:

• zakrzepy,
• zakrzepicę żył głębokich (DVT),
• zatory żylne,
• skrzepliny.

Pozwala też ujawnić zwężenia oraz niedrożności tętnic, często będące efektem miażdżycy. Zwężenia szyjne przekraczające 50% zwiększają ryzyko udaru, a gdy dochodzą do ponad 70%, zagrożenie jest jeszcze większe. Dzięki USG Doppler tętnic szyjnych można więc ocenić zmiany miażdżycowe i oszacować ryzyko udaru mózgu. Badanie wykrywa ponadto tętniaki — na przykład tętniak aorty brzusznej — i służy do monitorowania ich średnicy; szczególną uwagę zwraca się na tętniaki większe niż 5 cm.

Doppler rozpoznaje także malformacje naczyniowe oraz poszerzenia żył powierzchownych. W flebologii natomiast badanie żył kończyn dolnych pomaga zdiagnozować:

• niewydolność żylną,
• refluks,
• uszkodzenia zastawek,
• objawy przewlekłej niewydolności, takie jak obrzęk, ból czy uczucie ciężkości nóg.

W kontekście kończyn dolnych USG Doppler jest wykorzystywane do wykrywania zakrzepów, oceny przepływu po zabiegach i planowania leczenia przeciwzakrzepowego. Badanie układu wrotnego pozwala z kolei stwierdzić obecność zakrzepów w żyle wrotnej oraz objawy nadciśnienia wrotnego.

W położnictwie dopplerowska ocena ciąży obejmuje przepływ w pępowinie i w łożysku — nieprawidłowe krzywe mogą sugerować ryzyko zahamowania wzrastania płodu (IUGR) lub inne zagrożenia dla dziecka. Dodatkowo USG Doppler bywa użyteczne przy ocenie ogólnego ryzyka chorób sercowo-naczyniowych: wykrywając zmiany naczyniowe i zwężenia, pomaga ocenić predyspozycję do miażdżycy i zawału serca. Wyniki badania często prowadzą do dalszej diagnostyki obrazowej lub konieczności interwencji zabiegowej.

Jak działa efekt Dopplera w diagnostyce?

Równanie Dopplera wyjaśnia, jak częstotliwość fali zmienia się wraz z prędkością źródła lub odbiorcy. W praktyce stosuje się wzór Δf = (2·v·f0·cosθ)/c, przy czym prędkość dźwięku w tkankach to około 1540 m/s. Dla f0 = 5 MHz i v = 0,5 m/s przy kącie θ = 60° otrzymujemy Δf ≈ 1620 Hz — wartość, którą urządzenie może zarejestrować.

Głowica ultrasonograficzna wysyła fale ultradźwiękowe i odbiera echo od poruszających się krwinek; różnica częstotliwości jest następnie przeliczana na prędkość przepływu krwi. Kąt między wiązką a kierunkiem przepływu ma duże znaczenie, ponieważ w równaniu występuje cosθ. Im bliżej 90°, tym większy potencjalny błąd pomiaru, dlatego zaleca się utrzymywać kąt pomiarowy ≤60°.

W badaniu Duplex Doppler łączy się obraz B z analizą prędkości, co ułatwia lokalizację zmian anatomicznych i ocenę hemodynamiki. Badanie dostarcza wykresów spektralnych pomagających w interpretacji — spektralny Doppler mierzy m.in. PSV (maksymalną prędkość skurczową) i EDV. Z uzyskanych wartości liczy się wskaźniki oporu, na przykład RI = (PSV − EDV)/PSV; dla nerek normą jest RI < 0,70.

W tętnicy szyjnej kryteria hemodynamiczne też opierają się na PSV: powyżej 125 cm/s podejrzewa się zwężenie ≥50%, a przekroczenie 230 cm/s koreluje ze stenozą ≥70%.

Różne tryby Dopplera mają swoje zalety i ograniczenia:

• Pulsed-wave pozwala wybierać konkretną głębokość pomiaru, lecz podlega ograniczeniu Nyquista — gdy Δf przekroczy PRF/2, pojawia się aliasing,
• Continuous-wave rejestruje bardzo duże prędkości bez aliasingu, ale nie rozróżnia, z jakiej głębokości pochodzi sygnał,
• Kolorowy Doppler koduje kierunek przepływu względem głowicy (czerwony — do głowicy, niebieski — od głowicy) i pokazuje wartości średnie,
• Power Doppler uwidacznia natężenie sygnału, dzięki czemu lepiej wykrywa niskie przepływy.

Na wyniki wpływają także ograniczenia techniczne: cienie akustyczne od zwapnień mogą zasłaniać przepływ, turbulencje zniekształcają widmo, a bardzo niskie prędkości bywają trudne do wychwycenia. Wszystkie te czynniki trzeba brać pod uwagę przy interpretacji badania.

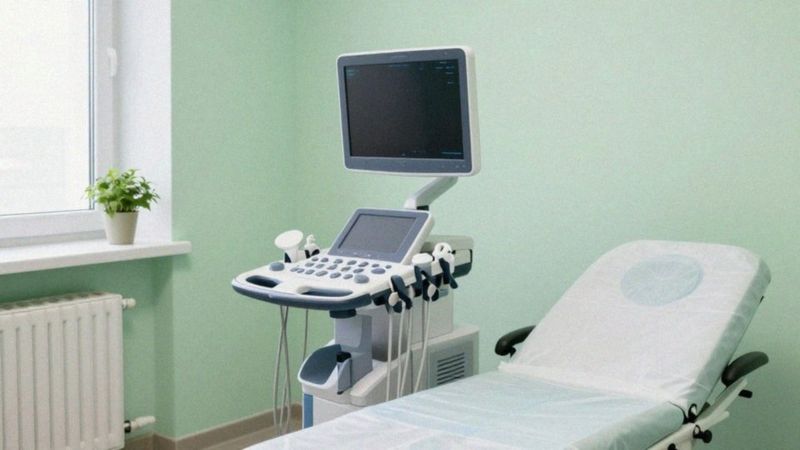

Kiedy lekarz kieruje na badanie Dopplerowskie?

Badania ultrasonograficzne z dopplerem zlecane są w wielu sytuacjach, zwłaszcza gdy podejrzewamy problemy z przepływem krwi. Jednostronny obrzęk kończyny, nagły ból, zaczerwienienie czy szybkie powiększenie obwodu mogą sugerować zakrzepicę żył głębokich (DVT) i wymagają pilnej oceny. Najczęściej badanie wykonuje się przy podejrzeniu zakrzepicy żył kończyn dolnych — pacjent zgłasza:

• ból,
• obrzęk,
• widoczne żylaki,
• uczucie ciężaru,
• nawracające skurcze.

Skierowanie zwykle wypisuje flebolog albo lekarz POZ. Innym częstym wskazaniem są objawy choroby tętnic obwodowych: chromanie przestankowe (ból podczas wysiłku), zimne stopy czy bladość skóry kończyn. USG pomaga wykryć zwężenia i niedrożności naczyń. Badanie naczyń szyjnych zleca się, gdy pojawiają się objawy neurologiczne — przemijające osłabienie, zaburzenia mowy — lub gdy występują czynniki ryzyka miażdżycy, np. nadciśnienie czy cukrzyca. Istotne jest także wykrywanie tętniaków, przede wszystkim tętniaka aorty brzusznej; w takich przypadkach USG ocenia rozmiar zmiany i służy dalszemu monitorowaniu.

U dzieci i dorosłych badanie przepływów wykonuje kardiolog przy podejrzeniu wrodzonych wad serca lub malformacji naczyniowych. USG dopplerowe jest również przydatne w ocenie układu wrotnego i przy podejrzeniu zakrzepu żylnego wątroby. Pacjenci przygotowywani do zabiegów naczyniowych lub objęci kontrolą z powodu nadciśnienia i cukrzycy często trafiają na planowe badania kontrolne, których celem jest wczesne wykrycie zmian naczyniowych. W ciąży doppler ocenia przepływy w tętnicach pępowinowych i łożyskowych; badanie jest ważne przy podejrzeniu zahamowania wzrastania płodu (IUGR) albo nieprawidłowości w zapisie KTG.

Skierowanie na USG może wystawić lekarz POZ, radiolog, flebolog, chirurg naczyniowy, kardiolog lub położnik — zależnie od dolegliwości i obszaru wymagającego oceny. W przypadkach podejrzenia zakrzepicy badanie bywa pilne, w innych sytuacjach planowane jako część monitoringu chorób przewlekłych.

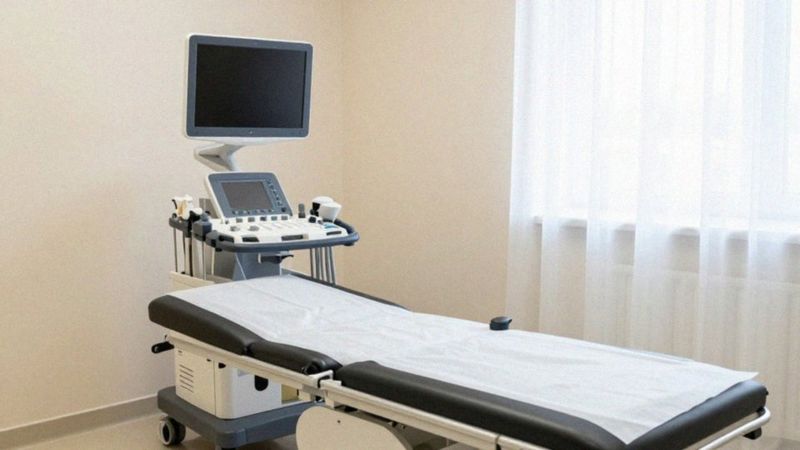

Czy są przeciwwskazania do badania Dopplerowskiego?

Ultrasonografia Dopplerowska to bezpieczna, bezbolesna metoda diagnostyczna, która nie wykorzystuje promieniowania jonizującego i nie ma opisanych bezwzględnych przeciwwskazań. Badanie jest możliwe u dorosłych, dzieci oraz kobiet w ciąży, choć w praktyce mogą pojawić się ograniczenia utrudniające ocenę lub dostęp do miejsca badania.

Do przeszkód należą m.in.:

• otwarte rany,
• owrzodzenia,
• świeże przetoki w obszarze badanym,
• grube opatrunki i gipsy, które uniemożliwiają bezpośredni kontakt głowicy ze skórą.

Problemy techniczne powodują też brak współpracy pacjenta — na przykład pobudzenie lub niemożność przyjęcia odpowiedniej pozycji — oraz czynniki fizyczne, takie jak znaczna otyłość czy nadmiar gazów w jamie brzusznej, które pogarszają jakość obrazu. W wielu sytuacjach trudności da się zredukować przez proste modyfikacje:

• zmianę pozycji chorego,
• zastosowanie innej głowicy,
• odsunięcie opatrunku,
• oczyszczenie skóry.

Gdy mimo to badanie okaże się niemożliwe, lekarz może zaproponować alternatywy diagnostyczne, np. angio-TK lub badanie MR. Przed badaniem warto poinformować lekarza lub radiologa o wszelkich ranach, opatrunkach, problemach z poruszaniem się oraz o wszczepionych implantach czy urządzeniach medycznych. Interpretację wyników powinien przeprowadzić doświadczony specjalista — na przykład radiolog, flebolog lub inny prowadzący lekarz.

Jak przygotować się do badania Dopplerowskiego?

Przygotowanie do badań USG zwykle jest proste, choć szczegóły zależą od obszaru badania. Na przykład przed Dopplerem kończyn dolnych lepiej założyć wygodne, luźne ubranie, które łatwo odsłoni badane miejsce, i zdjąć biżuterię.

Do badania układu wrotnego warto stosować:

• lekkostrawną dietę na 24 godziny przed badaniem,
• ograniczyć potrawy powodujące gazy,
• post przez 6–8 godzin przed badaniem, co poprawia jakość obrazu.

W przypadku Dopplera w ciąży wymagania mogą się różnić w zależności od trymestru i placówki, dlatego najlepiej potwierdzić instrukcje podczas rejestracji. Na skórę nakładany jest specjalny żel, który zapewnia prawidłowy kontakt głowicy z ciałem.

Prosimy zabrać ze sobą:

• skierowanie,
• wyniki wcześniejszych badań obrazowych,
• listę przyjmowanych leków.

Poinformujcie lekarza o:

• chorobach przewlekłych (np. cukrzycy, nadciśnieniu),
• przebytych operacjach,
• otwartych ranach, świeżych opatrunkach lub ograniczeniach ruchowych — zgłoście to wcześniej, ponieważ może być potrzebne dostosowanie procedury.

Warto stawić się 10–15 minut przed umówionym terminem, bo personel czasem udziela dodatkowych wskazówek dotyczących badania fizykalnego. Ponieważ wymagania różnią się między placówkami, potwierdzenie przygotowań przy rejestracji pomoże uniknąć niepotrzebnych opóźnień.

Jak przebiega badanie Dopplerowskie krok po kroku?

Na początku technik potwierdza skierowanie, zakres badania i analizuje dostępne wcześniejsze wyniki. To pozwala ustalić priorytety i wykluczyć powtórki badań. Pacjent ustawiany jest tak, by umożliwić dostęp do ocenianego obszaru — na plecach, boku, w pozycji półsiedzącej lub z odsłoniętą kończyną, w zależności od potrzeb. Pole badania trzeba oczyścić; jeśli to możliwe, prosimy o zdjęcie biżuterii i opatrunków.

Następnie nakłada się żel, który poprawia przewodnictwo fal i jakość obrazu. Głowica ultrasonograficzna przesuwana jest po skórze, aby uwidocznić naczynia i przepływy. W trakcie badania stosuje się różne tryby:

• kolorowy Doppler do lokalizacji przepływu,
• power Doppler przy słabszych przepływach,
• spektralny (dupleks) do pomiaru prędkości i analizy widma.

Badanie zwykle przebiega wieloetapowo — szybkie przeskanowanie w poszukiwaniu groźnych zmian (np. zakrzepicy), ocena funkcji zastawek i refluksu z manewrami (kompresja, augmentacja, Valsalva) oraz szczegółowe mapowanie z pomiarami średnic i lokalizacji zmian przed planowaniem zabiegu. Współpraca pacjenta ułatwia diagnostykę: prosimy o chwilowe wstrzymanie oddechu, zmianę pozycji, napięcie mięśni lub krótki, wymuszony oddech, gdy trzeba ocenić refluks. Wszystkie obrazy, widma i pomiary są zapisywane.

Czas trwania badania zależy od zakresu — szybka ocena zajmuje kilka–kilkanaście minut, pełne badanie diagnostyczne może potrwać kilkadziesiąt minut. Po zakończeniu usuwa się żel, a technik krótko omawia wstępne obserwacje. Szczegółowy opis i ostateczną interpretację wykonuje radiolog lub inny specjalista.

Jak interpretować wyniki badania Dopplerowskiego?

Najpierw przejrzyj poszczególne części raportu: opis anatomiczny, pomiary ilościowe (PSV, EDV), widmo spektralne, mapę kolorów oraz wnioski z zaleceniami. Zwróć uwagę na maksymalną prędkość — jej znaczne podwyższenie w danym odcinku sugeruje zwężenie o charakterze hemodynamicznym. Porównanie wartości przed i w obrębie zwężenia pozwala oszacować jego stopień. Szerokie widmo i nieregularne linie spektralne oznaczają turbulencje i niestabilny przepływ.

Brak sygnału Dopplera może świadczyć o całkowitej niedrożności naczynia, ale równie dobrze być skutkiem błędu technicznego — wtedy sprawdź ustawienia aparatu i kąt pomiarowy. Jeśli pojawia się aliasing w pulsowym Dopplerze, to sygnał przekracza zakres PRF; trzeba zmienić ustawienia lub przejść na CW. Obecność odwróconego przepływu (refluks) na mapie kolorów i w widmie, szczególnie po próbach typu kompresja czy Valsalva, wskazuje na niewydolność zastawek i refluks żylny.

Do oceny oporu naczyniowego używa się indeksu oporu (RI) oraz stosunku PSV/EDV — odchylenia od normy zawsze skoreluj z danymi klinicznymi pacjenta. Jakość obrazu ma dużą wagę przy interpretacji: cienie akustyczne, otyłość czy ruch pacjenta mogą zafałszować wyniki. Skrzepliny i zakrzepy rozpoznasz po braku przepływu lub wypełnieniu światła naczynia echogeniczną masą i nieprawidłowym sygnale Dopplera.

Raport powinien zawierać konkretne wartości (cm/s, RI), dokładną lokalizację zmian oraz proponowane dalsze kroki. W zależności od wyniku i stanu klinicznego mogą to być:

• obserwacja,
• leczenie farmakologiczne,
• kompresjoterapia przy przewlekłej niewydolności żył,
• konsultacja chirurga naczyniowego,
• badania obrazowe jak angio-TK lub angiografia.

Wątpliwe lub niezgodne z obrazem klinicznym wyniki wymagają powtórzenia badania lub konsultacji z radiologiem, flebologiem bądź chirurgiem naczyniowym. Dołączaj dokumentację obrazową — zdjęcia i wykresy prędkości ułatwiają porównania w kolejnych badaniach oraz planowanie terapii.
