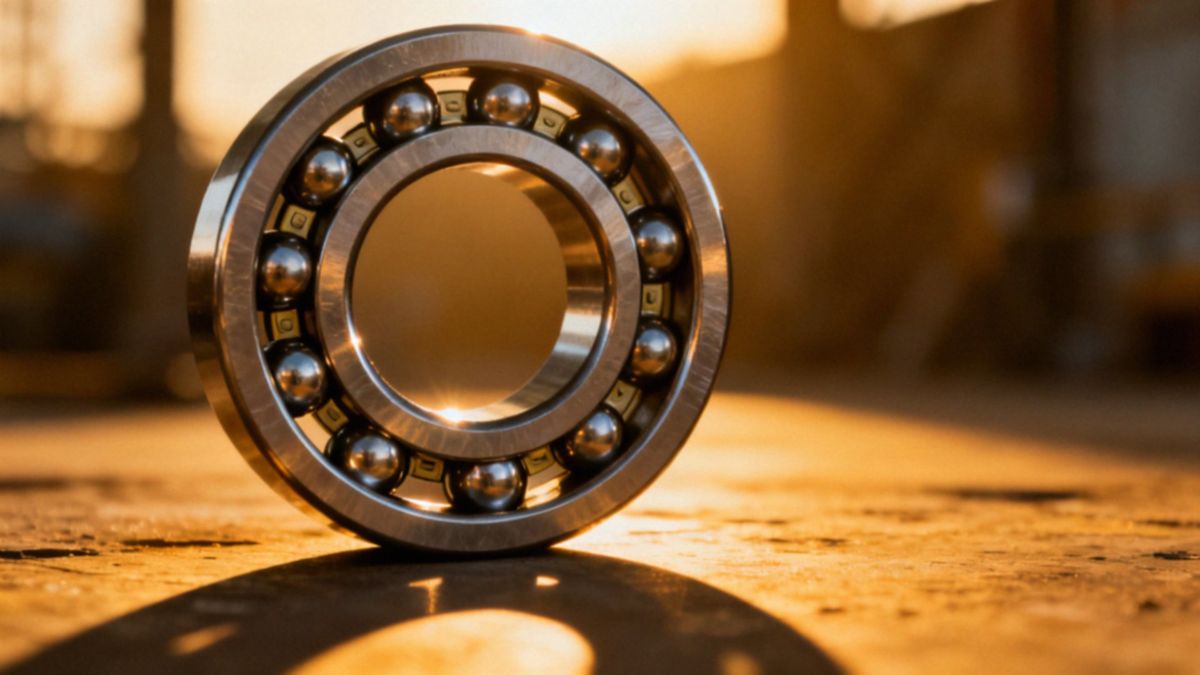

Co to jest łożysko? Kluczowy element maszyn i ich zastosowanie

Co to jest łożysko i do czego służy?

Łożyska stanowią fundament funkcjonowania niemal każdej maszyny, służąc jako niezawodne podpory i prowadnice dla ruchomych podzespołów. Ich kluczowym zadaniem jest nie tylko wspieranie obrotu, ale także precyzyjne przenoszenie sił pomiędzy współpracującymi częściami. Dzięki umiejętnej redukcji tarcia, elementy te gwarantują urządzeniom płynną, a przy tym niemal bezgłośną pracę.

W inżynierii najczęściej spotkamy łożyska:

• toczne,
• ślizgowe,
• sprężyste,
• magnetyczne,
• hydrauliczne,
• elektryczne.

Dobór właściwego komponentu bezpośrednio przekłada się na parametry techniczne całego mechanizmu, determinując jego nośność, trwałość oraz ewentualne luzy wewnętrzne. Odpowiednio dobrany model to gwarancja wydajności i stabilnej współpracy wszystkich wirujących części urządzenia.

Gdzie najczęściej stosuje się łożyska?

Trudno wyobrazić sobie funkcjonowanie współczesnej techniki bez łożysk – od prostych domowych sprzętów po potężne układy przemysłowe, są one niemal wszędzie. W motoryzacji to właśnie dzięki łożyskom kulkowym i stożkowym koła obracają się płynnie, a skrzynie biegów czy alternatory pracują bez zarzutu. Z kolei w zaawansowanej inżynierii maszynowej prym wiodą warianty:

• walcowe,
• baryłkowe,
• igiełkowe,

które bez trudu wytrzymują obciążenia wrzecion czy wałów napędowych, nawet w ekstremalnych warunkach pracy. Mniejsze urządzenia, jak pralki czy zmywarki, również zawdzięczają swoją kulturę pracy odpowiednim łożyskom zamontowanym w silnikach. Nawet w świecie sportu, na przykład w rowerach, precyzyjne mechanizmy toczne są niezbędne do maksymalnego ograniczenia oporów. Specyficzne wymagania stawiają maszyny rolnicze – tutaj kluczowa jest odporność na trudne środowisko, takie jak pył czy ogromne przeciążenia.

Dzięki ciągłemu postępowi technicznemu zyskaliśmy dostęp do nowoczesnych rozwiązań, takich jak:

• łożyska elektryczne zwiększające wydajność napędów,
• magnetyczne i hydrauliczne amortyzatory.

W sytuacjach, gdzie liczy się każda sekunda i prędkość obrotowa, niezastąpione okazują się komponenty:

• hybrydowe,
• ceramiczne.

Z kolei tam, gdzie chemikalia mogłyby uszkodzić metal, doskonale sprawdzają się warianty wykonane z tworzyw sztucznych. Dobór właściwego elementu to absolutny fundament trwałości każdego urządzenia, niezależnie od branży, w której jest wykorzystywane.

Jak wyglądają i z czego są pierścienie i koszyk?

Typowe łożysko to prosta konstrukcja oparta na dwóch pierścieniach – zewnętrznym oraz wewnętrznym – wyposażonych w bieżnie, po których przemieszczają się elementy toczne. Do ich wykonania zazwyczaj stosuje się wytrzymałą stal chromową, na przykład stop 100Cr6, co zapewnia podzespołom odpowiednią twardość oraz wysoką odporność na zatarcie. Jeśli jednak warunki pracy są bardziej wymagające, sięga się po stal nierdzewną, specjalistyczne stopy metali, a nawet ceramikę.

Zadaniem kulek, wałeczków, igiełek czy elementów baryłkowych jest przenoszenie obciążeń, podczas gdy koszyk dba o ich separację, minimalizując ryzyko wzajemnych kolizji. Wybór surowca na ten ostatni element zależy od konkretnego zastosowania:

• w lekkich i cichych mechanizmach sprawdzają się tworzywa sztuczne,
• w cięższych warunkach lepiej wypadają tłoczone blachy stalowe, mosiądz lub brąz.

Warto pamiętać, że parametry koszyka oraz jego specyficzne oznaczenia bezpośrednio określają granice wydajności urządzenia. Zastosowanie ceramiki dodatkowo obniża masę i tarcie, przy okazji znacząco podnosząc odporność łożyska na korozję. Ostatecznie to jednak precyzyjne tolerancje wymiarowe oraz zaawansowana obróbka cieplna bieżni decydują o tym, jak duże obciążenia jest w stanie przenieść cały zespół.

Jakie siły i obciążenia przenosi łożysko?

Łożyska stanowią fundament niemal każdej konstrukcji mechanicznej, pełniąc kluczową rolę w bezpiecznym przenoszeniu różnorodnych obciążeń. Ich funkcjonalność zależy w dużej mierze od budowy:

• łożyska kulkowe świetnie radzą sobie z siłami prostopadłymi do osi,
• łożyska osiowe dedykowane są obciążeniom działającym wzdłużnie,
• łożyska stożkowe lub skośne obsługują siły poprzeczne,
• łożyska igiełkowe są idealne w ograniczonej przestrzeni montażowej z wysoką nośnością,
• łożyska baryłkowe są niezastąpione w układach z ryzykiem niewspółosiowości wału.

Realną wytrzymałość podzespołu definiuje nie tylko jego nośność znamionowa, ale także odporność na zatarcie czy warunki smarowania, które – obok temperatury – bezpośrednio wpływają na generowany współczynnik tarcia. Podczas projektowania niezbędna jest analiza dynamiki ruchu, uwzględniająca uderzenia, przyspieszenia oraz zmienność obciążeń w czasie. Trwałość maszyny, wyrażaną zazwyczaj w milionach obrotów lub godzinach pracy, ściśle wiąże się z odpowiednim ustawieniem luzu wewnętrznego. Właściwe dopasowanie typu łożyska do kierunku działających sił to najlepsza gwarancja niezawodnej pracy każdego mechanizmu.

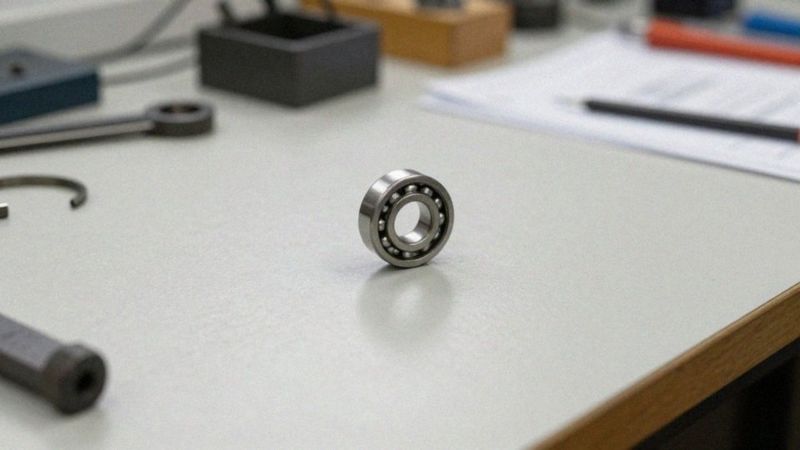

Jak dobrać łożysko do konkretnego zastosowania?

Wybór odpowiednich łożysk to proces złożony, wymagający wnikliwej analizy warunków pracy urządzenia. Fundamentem jest poprawne zidentyfikowanie charakteru obciążeń; należy ustalić, czy maszyna będzie przenosić siły:

• promieniowe,
• osiowe,
• czy może oba rodzaje jednocześnie.

Przy wysokich prędkościach obrotowych najlepiej sprawdzają się klasyczne modele kulkowe, podczas gdy w przypadku dużych obciążeń radialnych zdecydowanie korzystniej zainwestować w konstrukcje wałeczkowe. Jeśli jednak priorytetem jest przenoszenie znacznych sił osiowych, optymalnym wyborem okazuje się łożysko stożkowe, natomiast w miejscach o bardzo ograniczonej przestrzeni niezastąpione bywają warianty igiełkowe.

Poza mechaniką, musimy zwrócić uwagę na środowisko pracy. Temperatura, wilgoć czy zapylenie bezpośrednio decydują o doborze uszczelnień. W sytuacjach wymagających minimalizacji tarcia warto rozważyć elementy ceramiczne lub hybrydowe, które znacząco poprawiają wydajność układu, a w środowiskach korozyjnych dobrze sprawdzają się komponenty z nowoczesnych tworzyw sztucznych.

Projektanci rzadko zdają się na czysty przypadek, korzystając z certyfikowanych konfiguratorów, które pomagają precyzyjnie dobrać wymiary oraz właściwy luz wewnętrzny. Nie można przy tym zapomnieć o analizie trwałości, sposobie montażu oraz metodach smarowania, gdyż nawet najlepsze łożysko zawiedzie przy błędnej instalacji. Na żywotność podzespołów negatywnie wpływają także zjawiska dynamiczne, takie jak drgania czy nagłe uderzenia. W przypadku specjalistycznych projektów o wysokich wymaganiach co do sztywności i precyzji, zawsze warto skonsultować się bezpośrednio z producentem.

Jak prawidłowo smarować i uszczelniać łożyska?

Prawidłowa dbałość o łożyska to fundament ich długowieczności. Kluczem do sukcesu jest połączenie precyzyjnego smarowania z solidną ochroną przed wpływem otoczenia, co pozwala wyeliminować większość usterek już na starcie. Regularne dostarczanie smaru nie tylko redukuje tarcie, chroniąc bieżnie i elementy toczne przed przedwczesnym zużyciem, ale także skutecznie odprowadza nadmiar ciepła z pracującego układu.

Dobór techniki smarowania zależy ściśle od specyfiki urządzenia. W przypadku maszyn o standardowych obciążeniach i umiarkowanych prędkościach, zazwyczaj wystarczają sprawdzone smary stałe, na przykład te na bazie litu. Jednak gdy mamy do czynienia z wysokimi obrotami, niezbędne staje się smarowanie olejowe realizowane za pomocą:

• kąpieli,
• natrysku,
• zamkniętego obiegu.

Niezależnie od wybranej metody, zawsze sprawdzaj, czy środek smarny jest kompatybilny z koszykiem i uszczelnieniami łożyska. Pamiętaj też o umiarze – nadmiar smaru często powoduje niepotrzebny wzrost temperatury pracy, co drastycznie przyspiesza degradację składników smarnych.

Skuteczna izolacja przed pyłem i wilgocią wymaga przemyślanej strategii uszczelniania. Możesz wybierać spośród szerokiej gamy rozwiązań, takich jak:

• osłony gumowe,
• labirynty,
• uszczelki stykowe.

A w wyjątkowo zapylonych halach produkcyjnych warto rozważyć zastosowanie hermetycznych obudów. Równie istotne jest podejście do samych prac serwisowych. Sterylność podczas montażu, kontrola luzu po osadzeniu komponentów oraz regularna diagnostyka to absolutne podstawy.

Monitorowanie wibracji, bieżące sprawdzanie temperatury i analiza składu chemicznego oleju pozwalają wychwycić pierwsze oznaki zmęczenia materiału, zanim doprowadzą one do awarii. Takie systematyczne podejście nie tylko eliminuje zbędne przestoje, ale pozwala utrzymać wydajną pracę maszyn nawet w najbardziej wymagających warunkach.
