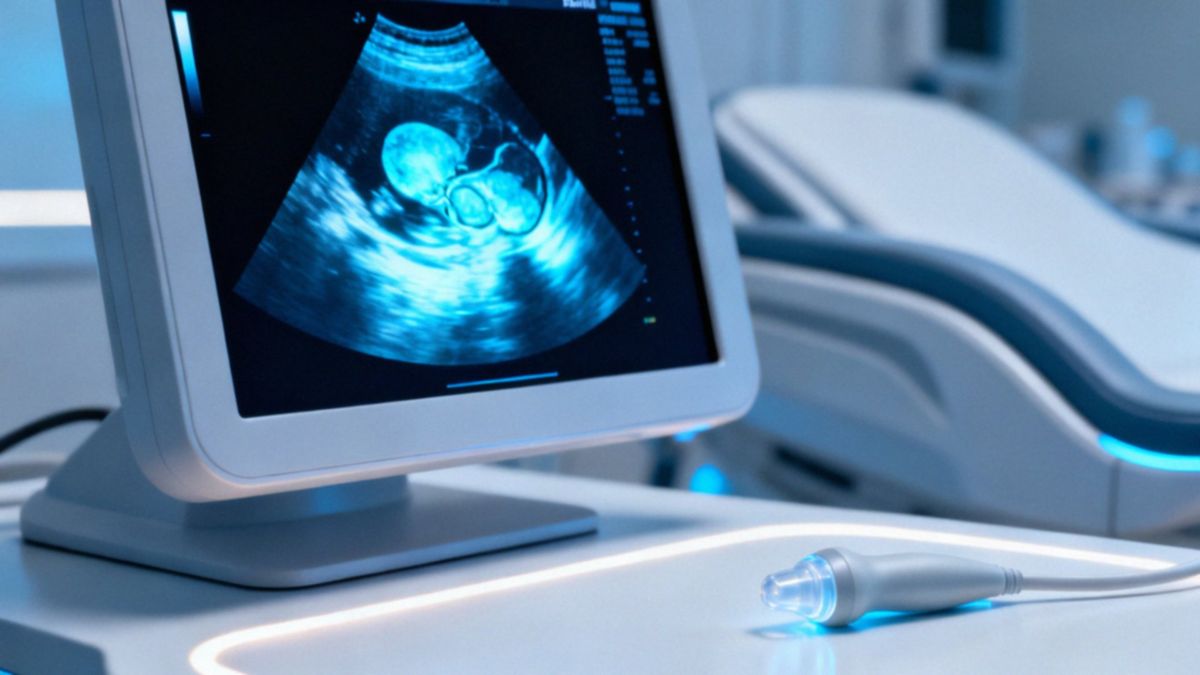

Jak działa USG? Zasady, przygotowanie i korzyści dla zdrowia

Jak działa badanie USG?

Ultradźwięki o częstotliwości od 2 do 18 MHz powstają w kryształach piezoelektrycznych umieszczonych w głowicy aparatu USG. Głowica wysyła krótkie impulsy fal dźwiękowych, które przenikają przez tkanki i odbijają się na granicach o różnych impedancjach akustycznych. Powracające echa trafiają z powrotem do głowicy i są zamieniane na impulsy elektryczne. Elektronika urządzenia wzmacnia, filtruje i cyfryzuje te sygnały, a następnie system cyfrowy wykonuje beamforming, dzięki czemu powstaje obraz w czasie rzeczywistym.

Na podstawie czasu przelotu echa obliczana jest odległość — zakładając prędkość dźwięku w tkance równą 1540 m/s, głębokość liczy się ze wzoru:

głębokość = (1540 × czas)/2.

Tryb B daje klasyczny obraz 2D w skali szarości, natomiast tryb M rejestruje ruch struktur wzdłuż jednej linii skanu. TGC, czyli kompensacja wzmocnienia w czasie, wyrównuje sygnały z różnych głębokości, poprawiając widoczność struktur leżących głębiej. Obrazowanie harmoniczne, w tym THI, wykorzystuje harmoniczne generowane przez tkanki — to podnosi rozdzielczość i zmniejsza ilość artefaktów.

Oprogramowanie aparatu pozwala zatrzymać obraz, wykonać pomiary, nagrać filmy oraz stosować filtry i korekcje obrazu. Wybór głowicy i częstotliwości to zawsze kompromis między rozdzielczością a penetracją: częstotliwości powyżej około 7 MHz dają lepszą rozdzielczość, natomiast zakres 2–5 MHz zapewnia głębsze penetrowanie.

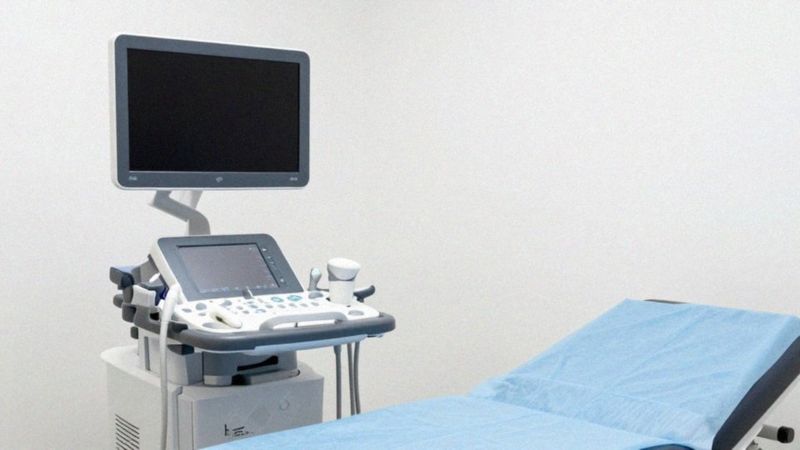

Do czego służy ultrasonografia w diagnostyce?

Ultrasonografia pełni istotną rolę w diagnostyce medycznej, stosowana jest w wielu specjalizacjach. W ginekologii i położnictwie pozwala ocenić anatomię płodu, monitorować jego wzrost i wykrywać wady wrodzone; badania transwaginalne oraz kontrola ciąży wysokiego ryzyka są tu szczególnie ważne. Techniki 3D i 4D poprawiają widoczność anomalii i ułatwiają interpretację obrazów.

W kardiologii echokardiografia służy do oceny:

• wielkości jam serca,
• frakcji wyrzutowej,
• ruchomości ścian,
• funkcji zastawek.

Badanie potrafi też wykryć wysięki, dlatego jest nieocenione przy diagnostyce schorzeń serca.

USG jamy brzusznej umożliwia wykrycie:

• kamicy pęcherzyka żółciowego,
• guzów wątroby,
• zmian w trzustce,
• śledzionie i nerkach,
• obecności płynu w otrzewnej.

W obrębie układu moczowego ultrasonografia identyfikuje:

• wodonercze,
• kamienie nerkowe,
• nieprawidłowości pęcherza,
• stan po zabiegach.

W badaniu tarczycy USG klasyfikuje guzki, sprawdza węzły chłonne i wskazuje, kiedy warto przeprowadzić biopsję cienkoigłową.

W onkologii i profilaktyce badanie piersi wykrywa zmiany lite i torbielowate; biopsja celowana pod kontrolą USG ułatwia dalszą diagnostykę.

Transrektalne USG prostaty mierzy objętość gruczołu i jest pomocne przy wykonywaniu biopsji.

Ultrasonografia tkanek miękkich pozwala wykryć:

• ropnie,
• torbiele,
• guzy,
• ciała obce.

Z kolei Doppler ocenia prędkość i kierunek przepływu krwi — dzięki temu można wykryć:

• zwężenia naczyń,
• zakrzepy żył głębokich,
• zmiany miażdżycowe w tętnicach szyjnych.

Jako technika 3D/4D USG zwiększa precyzję w chirurgii i położnictwie oraz znajduje zastosowanie w procedurach interwencyjnych:

• biopsjach,
• nakłuciach,
• drenażach,
• iniekcjach,

co poprawia celność zabiegów i redukuje ryzyko powikłań.

Dodatkowe zalety ultrasonografii to:

• szeroka dostępność,
• szybkość,
• niski koszt,
• brak promieniowania jonizującego.

Stąd jej popularność w wielu sytuacjach diagnostycznych.

Jak przygotować się do badania USG?

Aby przygotować się do USG jamy brzusznej, należy pozostać na czczo przez 6–8 godzin. Na dobę lub dwie przed badaniem warto stosować lekkostrawną dietę i ograniczyć pokarmy powodujące wzdęcia.

Przy badaniu miednicy przezbrzusznej konieczne jest wypełnienie pęcherza — zwykle prosi się o wypicie 500–1000 ml płynów na 45–60 minut przed zabiegiem. Z kolei USG transwaginalne, będące badaniem ginekologicznym, zazwyczaj nie wymaga pełnego pęcherza; o szczegółach poinformuje lekarz.

Badania Dopplerowskie i rutynowe USG tkanek miękkich przeważnie nie wymagają specjalnego przygotowania. Na badanie warto zabrać:

• dokument tożsamości,
• skierowanie,
• wyniki badań laboratoryjnych (np. morfologia, OB),
• wcześniejsze obrazy (USG, RTG, CT).

Wszystko to ułatwi interpretację wyników. Przygotuj także listę przyjmowanych leków; personel omówi z Tobą przyjmowane preparaty i sprawdzi ewentualne przeciwwskazania. Jeżeli planowana jest biopsja, otrzymasz dodatkowe instrukcje dotyczące modyfikacji leczenia, w tym czasowego odstawienia leków przeciwzakrzepowych.

Zaleca się wygodne ubranie, które łatwo zdjąć lub odsłonić — na przykład luźna koszulka i spodnie z gumką. Technik na miejscu nałoży żel i poprosi o zmianę pozycji, aby dokładnie zeskanować badany obszar. Przebieg badania obejmuje skanowanie, wykonanie pomiarów i zapis obrazów.

Pamiętaj, aby przynieść informacje o uczuleniach i aktualnych dolegliwościach. W razie jakichkolwiek wątpliwości co do przygotowania do USG najlepiej skonsultować się bezpośrednio z placówką pod wskazanym numerem kontaktowym.

Ile trwa zwykle badanie USG?

Proste badania punktowe zwykle zajmują 7–10 minut. Standardowe USG jamy brzusznej lub ginekologiczne trwa natomiast około 15–30 minut. Bardziej rozbudowane procedury — np. pełne echo serca, badanie Doppler, prenatalne 3D/4D czy biopsja pod kontrolą ultrasonograficzną — mogą potrwać od pół godziny do godziny, a czasem dłużej.

Na długość badania wpływają:

• zakres badania,
• cel badania,
• potrzeba zapisu materiału obrazowego.

Ultrasonografia jest nieinwazyjna i umożliwia szybką diagnostykę z niemal natychmiastową interpretacją wyników, choć badanie może się wydłużyć, gdy trzeba zrobić dodatkowe ujęcia, porównać zapisy z wcześniejszymi badaniami lub wykonać procedury interwencyjne. Warto też pamiętać, że każdy pacjent i każdy przypadek są inne, co naturalnie wpływa na ostateczny czas badania.

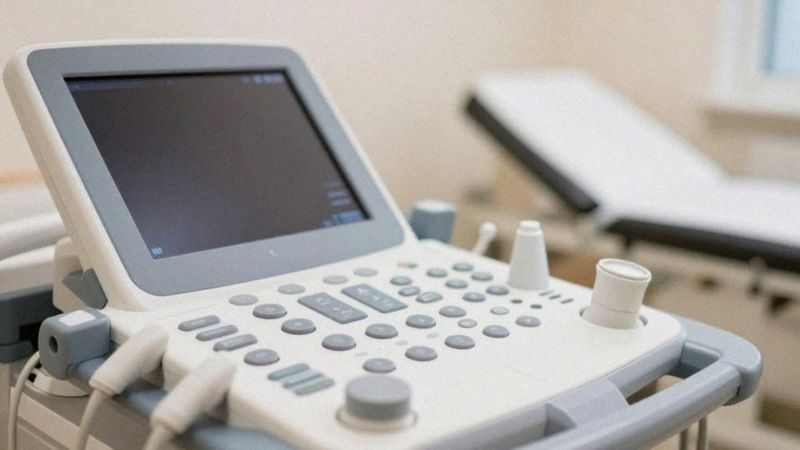

Czy badanie USG jest bezpieczne dla pacjenta?

W rutynowych warunkach ultrasonografia uważana jest za bezpieczną dla tkanek, dlatego można ją wielokrotnie powtarzać. Badanie bazuje na falach akustycznych, co sprawia, że jest mniej obciążające niż techniki wykorzystujące promieniowanie jonizujące, takie jak RTG czy tomografia komputerowa.

Aparaty USG śledzą dwa główne wskaźniki:

• indeks termiczny (TI),
• indeks mechaniczny (MI); zgodnie z wytycznymi FDA dopuszczalny MI sięga 1,9.

W codziennej praktyce obowiązuje jednak zasada ALARA — dąży się do możliwie najniższej ekspozycji na ultradźwięki, ograniczając czas skanowania i moc emitera zgodnie ze standardami oraz zaleceniami klinicznymi. Ma to szczególne znaczenie w badaniach Dopplerowskich u ciężarnych, gdzie intensywne stosowanie Dopplera powinno mieć wyraźne uzasadnienie medyczne.

USG jest metodą nieinwazyjną i rzadko powoduje więcej niż krótkotrwały dyskomfort — pacjenci najczęściej zgłaszają ucisk głowicy lub chłód po nałożeniu żelu. Przy standardowych ustawieniach ryzyko poważnych efektów termicznych czy kawitacyjnych pozostaje teoretyczne. Bezpieczeństwo badania w dużej mierze zależy od doświadczenia operatora oraz od właściwej regulacji parametrów urządzenia i przestrzegania obowiązujących procedur.

W praktyce ultrasonografia wyróżnia się więc jako jedna z najbezpieczniejszych technik obrazowania — nieinwazyjna, niskiego ryzyka i szeroko stosowana.

Jak USG ocenia przepływy krwi?

Zmiana częstotliwości fali odbitej od poruszających się elementów krwi opisywana jest równaniem Dopplera: Δf = (2·f0·v·cosθ)/c. Bardzo istotny jest kąt sondy względem kierunku przepływu (θ) — przy kątach powyżej 60° dokładność pomiaru wyraźnie maleje.

Ultrasonografia dopplerowska stosuje trzy podstawowe tryby pracy:

• Kolorowy Doppler wizualizuje kierunek i względne prędkości przepływu,
• Spektralny Doppler przedstawia widmo prędkości w czasie,
• Power Doppler cechuje się dużą czułością na słabe przepływy, chociaż nie podaje informacji o kierunku.

Spektralny Doppler pozwala zapisać krzywe prędkości i zmierzyć wartości takie jak PSV (maksymalna prędkość skurczowa), EDV (prędkość rozkurczowa) oraz prędkość średnią. Na ich podstawie wylicza się wskaźniki oporu naczyniowego:

• RI = (PSV−EDV)/PSV,
• PI = (PSV−EDV)/vmean.

Dla tętnic nerkowych prawidłowy RI mieści się zwykle w przedziale 0,5–0,7. W echokardiografii pomiar prędkości przepływu przez zastawki umożliwia oszacowanie gradientu ciśnieniowego przy użyciu uproszczonego wzoru Bernoulliego: ΔP ≈ 4·v^2.

W angiologii doppler służy do wykrywania zwężeń — przykładowo PSV w tętnicy szyjnej ≥125 cm/s wskazuje na zwężenie ≥50%, a wartość ≥230 cm/s sugeruje zwężenie ≥70%, przy prawidłowym stosunku ICA/CCA. Operator ma wpływ na jakość badania przez ustawienie objętości próbki, korekcję kąta i PRF. Zbyt niski PRF prowadzi do aliasingu, co ogranicza możliwość pomiaru dużych prędkości. Do rozpoznawania zakrzepicy używa się braku kolorowego przepływu oraz braku uciskalności żyły. Power Doppler natomiast uwidacznia nawet bardzo wolne przecieki w naczyniach o niskiej prędkości.

Jakie głowice stosuje się w badaniu USG?

Najczęściej stosowane głowice ultrasonograficzne różnią się budową i częstotliwością pracy, co wpływa na ich zastosowanie kliniczne. Oto najpopularniejsze typy głowic:

• Głowica liniowa: pracuje w zakresie 7–18 MHz (do 22 MHz w badaniach powierzchownych), idealna do oceny tkanek miękkich, tarczycy, piersi oraz nerwów i naczyń — oferuje najwyższą rozdzielczość przy badaniach powierzchownych.
• Głowica convex (łukowa): działa przeważnie między 2 a 6 MHz (w ultrasonografach uniwersalnych 3–8 MHz), ma szerokie pole widzenia i lepszą penetrację, sprawdza się w diagnostyce jamy brzusznej, narządów głębokich oraz badaniach prenatalnych.
• Sonda sektorowa (głowica sektorowa): pracuje na częstotliwościach około 1–5 MHz, dzięki niewielkiej powierzchni kontaktu i dużemu kątowi skanowania jest użyteczna w echokardiografii i przy badaniach przez wąskie okna międzyżebrowe.
• Głowica transwaginalna (endowaginalna): zwykle działa w zakresie 5–9 MHz, przeznaczona do badań ginekologicznych oraz wczesnej ciąży, zapewnia wysoką rozdzielczość struktur miednicy małej.
• Głowica transrektalna (endorektalna): pracuje na 5–10 MHz, stosuje się ją do oceny prostaty oraz zabiegów endorektalnych — pozwala na dokładne pomiary objętości i prowadzenie biopsji celowanych.
• Głowice matrycowe lub volumetryczne (3D/4D): mają zazwyczaj zakres 2–8 MHz, umożliwiają wizualizację 3D/4D, rekonstrukcje i pomiary objętości, są powszechne w położnictwie i przy procedurach interwencyjnych.

Różne typy głowic współpracują z trybami B, M oraz Dopplerem. Głowice liniowe i matrycowe często wykorzystuje się przy badaniu naczyń metodą Dopplera. Ostateczny wybór głowicy zależy od kompromisu między rozdzielczością a penetracją oraz od wymagań konkretnego badania.

Dlaczego używa się żelu podczas USG?

Powietrze między głowicą a skórą powoduje silne odbicia fal ultradźwiękowych i znacząco obniża jakość obrazu. Żel ultrasonograficzny pełni rolę medium akustycznego — usuwa pęcherzyki powietrza, co pozwala falom na sprawne przechodzenie do tkanek i powrót do głowicy. Jego impedancja akustyczna jest zbliżona do tej, którą ma skóra, dlatego ogranicza odbicia na granicy powietrze–skóra i zmniejsza artefakty, takie jak:

• reverberacja,
• cienie akustyczne.

Żele do USG są zwykle wodne, hipoalergiczne i łatwe do zmycia; w zabiegach inwazyjnych używa się wersji sterylnych. Dzięki lepszemu przewodzeniu fal poprawia się rozdzielczość obrazu oraz dokładność pomiarów, co z kolei podnosi wiarygodność diagnozy. W sytuacjach nietypowych, gdy dostęp do powierzchni jest utrudniony, stosuje się badanie immersyjne jako alternatywę eliminującą powietrze. Brak żelu powoduje utratę energii ultradźwiękowej i może prowadzić do błędnych odczytów, a tym samym ogranicza wartość diagnostyczną badania.
