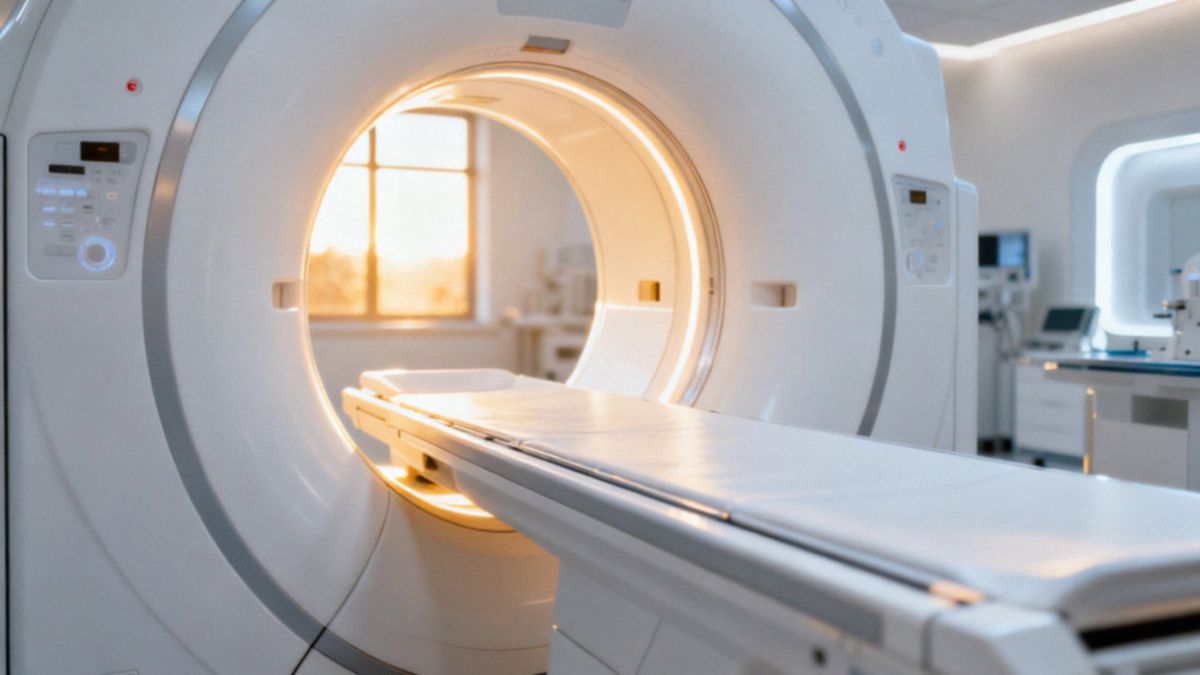

Jak wygląda tomograf komputerowy? Przewodnik po badaniu i technologii

Co to jest tomografia komputerowa?

Tomografia komputerowa (TK) wykorzystuje promieniowanie rentgenowskie i moc obliczeniową komputerów, by uzyskać szczegółowe przekroje oraz obrazy 3D wnętrza ciała. Sprzęt składa się z:

• ruchomego stołu,
• gantry — pierścienia z lampą rentgenowską i detektorami rejestrującymi promienie przechodzące przez pacjenta.

W krótkim czasie aparat robi wiele zdjęć RTG, które następnie są łączone przez komputer, tworząc precyzyjne przekroje i modele trójwymiarowe. W porównaniu do standardowego zdjęcia rentgenowskiego TK dostarcza znacznie więcej informacji: poza kośćmi uwidacznia też tkanki miękkie, narządy oraz naczynia krwionośne. Badanie pozwala też wykrywać zmiany chorobowe i oceniać ich rozległość. Dzięki możliwości szybkiego skanowania można obserwować także dynamikę przepływu krwi. Z tych powodów TK jest nieocenione w diagnostyce obrazowej, zwłaszcza przy urazach, poszukiwaniu nowotworów i ocenie funkcji narządów.

Do czego służy tomografia komputerowa?

Tomografia komputerowa (TK) to niezwykle przydatne narzędzie w wykrywaniu ostrych krwawień wewnątrzczaszkowych — świeże krwiaki są rozpoznawane z czułością około 95–98%. Badanie pozwala też ocenić:

• krwiaki pourazowe,
• guzy mózgu,
• udary,
• wspomaga planowanie biopsji,
• kontrolę zmian po leczeniu.

W obrębie klatki piersiowej i płuc używa się wysokorozdzielczej tomografii (HRCT) do rozpoznawania:

• chorób śródmiąższowych,
• nowotworów,
• zapaleń,
• zatorów płucnych.

Angiografia TK zaś sprawdza się w identyfikacji zatoru tętnicy płucnej. W jamie brzusznej i miednicy tomografia wykrywa:

• guzy,
• krwawienia,
• procesy zapalne;

Podanie środka kontrastowego pozwala dodatkowo ocenić unaczynienie ognisk i zmiany przerzutowe. Jako nieinwazyjna alternatywa stosowana jest też wirtualna kolonoskopia, obrazująca jelito grube. W ortopedii i traumatologii TK bywa nieoceniona przy:

• obrazowaniu skomplikowanych złamań,
• ocenie implantów,
• zmian zwyrodnieniowych.

Badanie świetnie nadaje się do szybkiej diagnostyki urazów wielonarządowych — tzw. trauma scan umożliwia przeskanowanie całego ciała i wykrycie zagrażających życiu obrażeń w ciągu kilku minut. Jeśli chodzi o naczynia, badania angiograficzne metodą TK wykrywają:

• tętniaki aorty,
• zwężenia,
• zatory
• oraz pozwalają ocenić przepływ i lokalizację zmian przed planowanymi zabiegami naczyniowymi.

W onkologii tomografia komputerowa służy do:

• wykrywania i monitorowania nowotworów,
• oceny odpowiedzi na terapię,
• planowania biopsji i operacji.

Dzięki precyzyjnym obrazom TK odgrywa kluczową rolę w diagnostyce, planowaniu leczeń i dalszym nadzorze pacjentów.

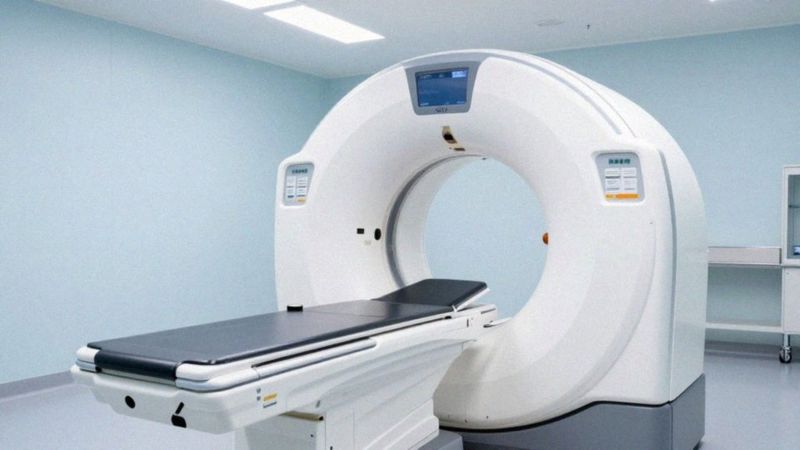

Jak wygląda tomograf komputerowy?

Gantry ma zwykle około 70 cm średnicy, a współczesne tomografy oferują otwory w zakresie 60–80 cm. Pacjent leży na wąskim, ruchomym stole o długości 150–200 cm, który zwykle wytrzymuje obciążenie 150–200 kg. W obudowie gantry umieszczono lampę rentgenowską oraz wielorzędowe detektory — spotyka się konfiguracje:

• 16-warstwowe,
• 64-warstwowe,
• 128-warstwowe,
• 256-warstwowe,
• 320-warstwowe.

Całe urządzenie przypomina duży pierścień lub tubę z centralnym prześwitem; z przodu często znajduje się panel sterowania i przycisk awaryjnego zatrzymania. Podczas badania sprzęt wydaje ciche odgłosy i emituje promieniowanie jonizujące, dlatego operator pracuje z osobnej, osłoniętej kabiny. W pracowni dostępne są też akcesoria do unieruchomienia:

• pasy,
• poduszki,
• różne podpórki.

Te akcesoria ułatwiają prawidłowe ustawienie pacjenta. Do podawania środka kontrastowego służy automatyczny injector, a przy badaniach kardiologicznych wykorzystuje się dodatkowo przewody EKG. Technik elektroradiolog kontroluje przebieg badania z pomieszczenia z monitorami, na których powstają przekroje 2D oraz modele 3D. Istnieją urządzenia niskodawkowe przeznaczone do skriningu oraz systemy HRCT oferujące obrazowanie o wysokiej rozdzielczości; różnią się one wielkością detektorów i prędkością skanowania. Wygląd zewnętrzny tomografów jest zwykle podobny — biały lub jasnoszary gantry, wąski stół pacjenta oraz stanowisko personelu z komputerami.

Jak przebiega badanie tomografii komputerowej?

Pierwszym krokiem jest rejestracja i wypełnienie ankiety medycznej. Pacjent odpowiada na pytania o wcześniejsze choroby, alergie oraz ewentualne ciąże. Potem technik elektroradiolog lub pielęgniarka udziela instrukcji — prosi o:

• zdjęcie biżuterii i innych metalowych przedmiotów,
• przebraniu się w jednorazowy fartuch.

Następnie pacjent układa się na stole tomografu, a personel pomaga przy odpowiednim ustawieniu i zabezpiecza pozycję za pomocą pasów lub poduszek. Stół przesuwa się przez gantry, a urządzenie rejestruje kolejne przekroje przy użyciu promieni rentgenowskich. Badanie jest bezbolesne, jedynie towarzyszą mu ciche odgłosy maszyny; ważne, by przez cały czas skanowania pozostać nieruchomym, bo ruch może rozmazać obraz. Długość badania zależy od zakresu — zwykle trwa od 5 do 15 minut, choć bardziej rozległe procedury mogą zająć około 30 minut.

Jeśli planowany jest kontrast, pielęgniarka założy wenflon, a automatyczny injector poda środek dożylnie. W trakcie podawania pacjent może poczuć metaliczny smak w ustach lub krótkotrwałe uczucie ciepła. Technik kontroluje przebieg badania z osłoniętej kabiny i komunikuje się z pacjentem przez interkom.

Po zakończeniu skanowania można się przebrać i wrócić do codziennych zajęć. Gdy użyto kontrastu, zaleca się picie większej ilości płynów, co przyspiesza jego wydalanie. Obrazy ocenia radiolog; standardowy opis jest dostępny zwykle w ciągu kilku dni, a w sytuacjach pilnych interpretacja wykonywana jest od razu.

Czy potrzebne jest skierowanie na tomografię komputerową?

Aby wykonać tomografię komputerową (TK), zazwyczaj konieczne jest skierowanie od lekarza. Dokument ten precyzuje wskazania i zakres badania, dlatego potrzebny jest zarówno przy diagnostyce planowej, jak i w większości przypadków pilnych. Wyjątek stanowi jedynie sytuacja urazowa — wtedy decyzję podejmuje lekarz dyżurny bez standardowego skierowania.

W dokumentacji powinny znaleźć się informacje o:

• wskazaniu do TK,
• wcześniejszych badaniach obrazowych,
• istotnych wynikach laboratoryjnych, zwłaszcza przy podaniu kontrastu (kreatynina i GFR).

Laboratoria zwykle akceptują wyniki sprzed maksymalnie 3 miesięcy u osób bez chorób nerek; gdy podejrzewa się niewydolność nerek, potrzebne są badania z ostatnich 7 dni. Do rejestracji niezbędne jest dostarczenie:

• skierowania,
• kopii istotnej dokumentacji medycznej,
• wypełnionej ankiety.

Brak tych dokumentów może opóźnić termin badania. W publicznym systemie (refundacja NFZ) posiadanie skierowania często warunkuje pokrycie kosztów, natomiast w placówkach prywatnych podejście bywa różne: niektóre pracownie wykonają TK bez skierowania, ale wiele wymaga go dla prawidłowego opisu i bezpieczeństwa pacjenta.

Cena badania w prywatnej pracowni zależy od zakresu i użycia kontrastu; orientacyjnie wynosi od około 300 do 1 500 zł. Termin wykonania może być natychmiastowy w przypadku pilnym lub sięgać kilku tygodni przy badaniach planowych; rejestracja telefoniczna lub online często przyspiesza ten proces. Brak skierowania lub aktualnych wyników laboratoryjnych wpływa zarówno na opóźnienie rejestracji, jak i na późniejszą analizę wyników.

Jak przygotować się do badania tomografii komputerowej?

Aby dobrze przygotować się do tomografii komputerowej (TK), warto przestrzegać kilku prostych zasad:

• należy pościć przez 4–6 godzin przed badaniem,
• gdy przewidziane jest podanie dożylnego środka kontrastowego, post powinien trwać około 4 godzin,
• przed zastosowaniem kontrastu konieczne jest oznaczenie kreatyniny i oszacowanie GFR,
• czasem lekarz zleca także badania TSH, fT3 i fT4,
• poinformuj personel o wszelkich uczuleniach na środki kontrastowe oraz o wcześniejszych reakcjach alergicznych, astmie, cukrzycy, niewydolności nerek, a także o ciąży lub jej podejrzeniu.

W sytuacji podejrzenia problemów z nerkami laboratorium może poprosić o świeże wyniki krwi. Dobre nawodnienie pomaga w eliminacji kontrastu, dlatego zaleca się picie płynów zarówno przed, jak i po badaniu — zwłaszcza gdy użyto środka dożylnego. Przynieś ze sobą dotychczasową dokumentację obrazową oraz dostępne wyniki badań laboratoryjnych.

Przed wejściem do pracowni usuń wszystkie metalowe przedmioty: zegarki, biżuterię, okulary, protezy czy spinki. Wygodny, luźny strój ułatwi przygotowanie do badania; w razie potrzeby personel poprosi o przebranie się w jednorazowy fartuch. Personel udzieli szczegółowych instrukcji dotyczących unieruchomienia i prawidłowej pozycji podczas badania, a jeśli masz jakiekolwiek wątpliwości — skonsultuj je z lekarzem lub technikiem przed zabiegiem.

Pamiętaj też, że dla badań angiograficznych i innych procedur specjalistycznych mogą obowiązywać dodatkowe przeciwwskazania i zalecenia.

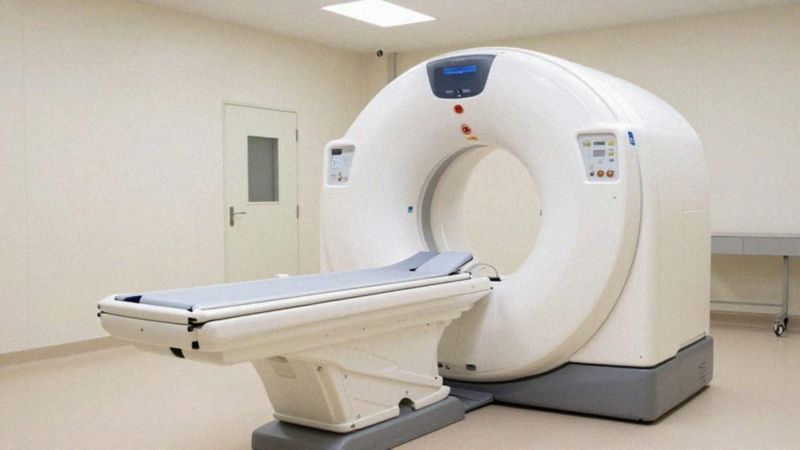

Czy tomografia komputerowa jest bezpieczna?

Dawka promieniowania w tomografii komputerowej zależy od badanego obszaru: typowo wynosi około 2 mSv przy skanie głowy, a sięga do około 10 mSv przy badaniu brzucha. Całkowita ekspozycja zmienia się też w zależności od zakresu skanowania. Z raportu BEIR VII wynika, że dodatkowe 10 mSv podnosi ryzyko zachorowania na nowotwór o około 0,05% (czyli 1 na 2000).

Nowoczesne aparaty TK korzystają z protokołów niskodawkowych i automatycznej modulacji ekspozycji, dzięki czemu można zmniejszyć dawkę nawet o 30–60%. W praktyce bezpieczeństwo badania opiera się na kilku zasadach:

• ograniczeniu pola skanowania do niezbędnego zakresu,
• doborze odpowiedniego protokołu do wskazań,
• stałej kontroli dawki promieniowania.

Głównym przeciwwskazaniem do TK jest ciąża — badania wykorzystujące promieniowanie rentgenowskie należy unikać, chyba że przewidywana korzyść diagnostyczna zdecydowanie przeważa ryzyko dla płodu. Reakcje na środek kontrastowy występują rzadko, ale trzeba o nich pamiętać: łagodne objawy pojawiają się u około 1–3% pacjentów, a ciężkie reakcje u 0,01–0,04%. Nefropatia pokontrastowa jest rzadkością u osób z prawidłową funkcją nerek, jednak ryzyko wzrasta u chorych z zaawansowaną niewydolnością nerek.

Funkcję nerek ocenia się przed badaniem na podstawie poziomu kreatyniny i szacowanego GFR; istotne zagrożenie pojawia się przy GFR poniżej 30 ml/min/1,73 m². Zwykle personel pyta o historię alergii i sprawdza wyniki kreatyniny oraz GFR przed podaniem środka jodowego. Ośrodki radiologiczne mają też procedury na wypadek reakcji alergicznej — dostęp do leków ratunkowych i zespołu medycznego jest standardem.

Po badaniu z kontrastem zaleca się zwiększone nawodnienie, na przykład wypicie 1–2 litrów płynów w ciągu 24 godzin, aby przyspieszyć wydalanie środka. Współpraca pacjenta z personelem ma realny wpływ na bezpieczeństwo: nieruchome ułożenie i dokładne ustawienie zmniejszają ryzyko konieczności powtórzenia skanu i otrzymania dodatkowej dawki promieniowania.

Osłony ołowiane nie są zawsze stosowane — decyzję podejmuje technik, kierując się polem skanowania. Po badaniu pacjent może odczuwać metaliczny smak w ustach, ciepło, mdłości lub pokrzywkę; objawy takie są zwykle łagodne. Natomiast trudności w oddychaniu, obrzęk twarzy, zawroty głowy z utratą przytomności wymagają natychmiastowej pomocy medycznej.

W większości przypadków korzyści diagnostyczne TK przewyższają potencjalne ryzyko — szczególnie przy ostrych stanach i planowaniu terapii — o ile badanie wykonane jest z właściwym protokołem, kontrolą dawki i wcześniejszą oceną przeciwwskazań.
