Na czym polega badanie echa serca?

Echokardiografia wykorzystuje ultradźwięki do tworzenia obrazów pracy serca na żywo. Głowica wysyła i odbiera fale, a ich echa przetwarzane są na obraz, dzięki któremu można zobaczyć:

• jamy serca,
• grubość ścian,
• sprawność skurczu,
• stan zastawek.

W badaniu mierzy się też wymiary jam i frakcję wyrzutową (EF) — prawidłowa wartość dla lewej komory to zwykle 55–70%. Echokardiogram pozwala ponadto wykryć płyn w osierdziu czy obecność skrzeplin.

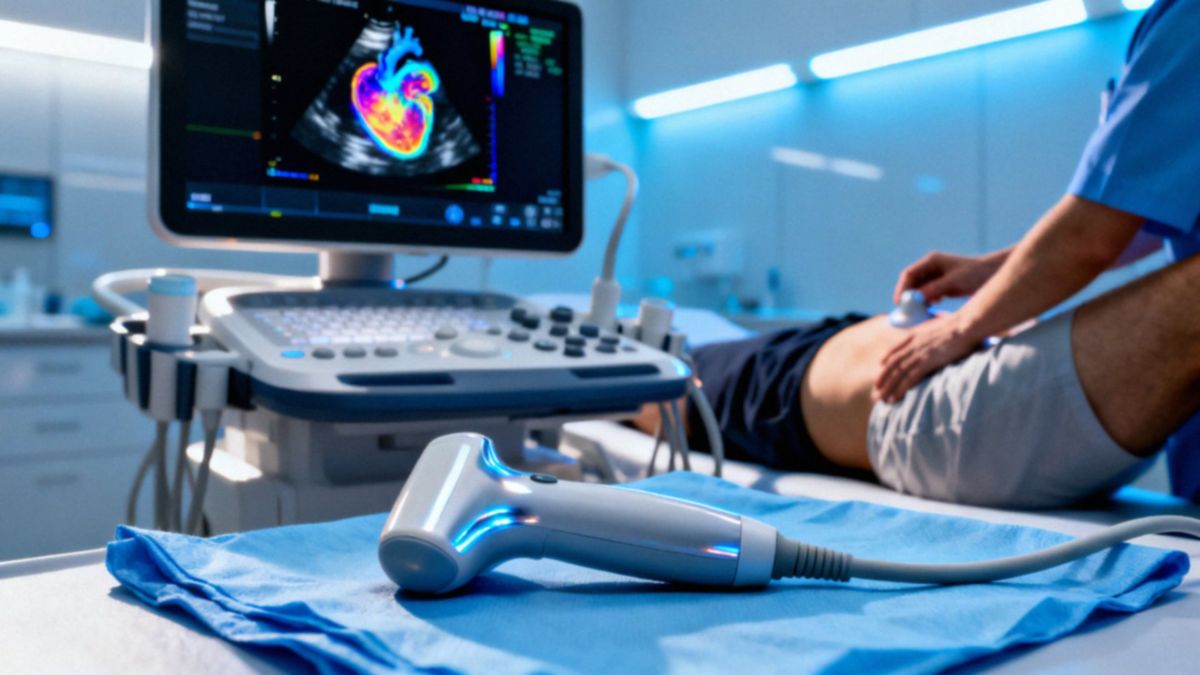

Najczęściej wykonuje się echokardiografię przezklatkową (TTE): pacjent leży na lewym boku, na skórę nakłada się żel, a lekarz przesuwa głowicę po klatce piersiowej, by uzyskać odpowiednie ujęcia. Gdy potrzebna jest lepsza jakość obrazu, zwłaszcza przy ocenie zastawek i przedsionków, stosuje się echokardiografię przezprzełykową (TEE) — wówczas do przełyku wprowadza się sondę pod znieczuleniem miejscowym lub w sedacji.

Istnieją też odmiany badania zależne od celu diagnostycznego:

• echo stresowe (wysiłkowe) wykonuje się podczas wysiłku lub po podaniu dobutaminy, co pomaga wychwycić niedokrwienie mięśnia sercowego,
• Doppler kolorowy i spektralny oceniają kierunek oraz prędkość przepływu krwi przez zastawki i wykrywają ewentualne przecieki,
• echokardiografia kontrastowa polega na dożylnym podaniu mikrobaniek kontrastowych, które poprawiają widoczność granic ścian serca i ułatwiają identyfikację uszkodzeń.

Nowoczesne technologie dają dodatkowe możliwości — badania 3D/4D pokazują struktury serca w przestrzeni, co bywa pomocne przy ocenie wad wrodzonych i planowaniu zabiegów. Procedura jest bezbolesna, nie używa promieniowania jonizującego i zazwyczaj trwa 15–30 minut; TEE może potrwać dłużej. Lekarz na bieżąco analizuje parametry, zapisuje wyniki i archiwizuje echokardiogramy, co umożliwia porównania przy kolejnych kontrolach.

Co pokazuje echo serca?

Frakcja wyrzutowa (EF) oceniana za pomocą echokardiografii to podstawowy wskaźnik funkcji lewej komory. Za prawidłową przyjmuje się wartość 55–70%. EF między 41 a 54% świadczy o umiarkowanym obniżeniu, natomiast wartość ≤40% oznacza istotne upośledzenie skurczu (HFrEF).

Wymiary jam serca mierzy się ilościowo — średnica lewej komory w rozkurczu zwykle mieści się w przedziale 37–56 mm. Objętość lewego przedsionka powinna być ≤34 mL/m2. Kurczliwość oceniana jest też segmentowo; ogniskowe zaburzenia ruchomości sugerują przebyty zawał lub miejscowe niedokrwienie.

Przerost ścian rozpoznaje się, gdy grubość mięśnia przekracza około 11 mm. Bardziej zaawansowany przerost — powyżej 15 mm — może wskazywać na kardiomiopatię przerostową.

Zastawki serca analizuje się zarówno pod kątem budowy, jak i funkcji; w praktyce oceniane są:

• pole ujścia,
• prędkości przepływu,
• gradienty ciśnieniowe.

Dla zwężenia aortalnego za ciężkie uznaje się:

• pole <1,0 cm2,
• prędkość >4,0 m/s lub
• średni gradient ≥40 mmHg.

Niedomykalność mitralna ocenia się za pomocą EROA i objętości regurgitacji — wartości ≥0,40 cm2 oraz ≥60 mL odpowiadają ciężkiej niewydolności zastawki. Kolorowy Doppler i Doppler spektralny pozwalają sprawdzić kierunek, prędkość i turbulencje przepływu, dzięki czemu wykrywa się przecieki między jamami (ASD, VSD) oraz ocenia stopień niedomykalności.

Przy podejrzeniu znaczącego przecieku używa się stosunku Qp/Qs; wynik >1,5 sugeruje hemodynamicznie istotny przeciek. Ocena prędkości fali zwrotnej trikuspidalnej umożliwia przybliżone oszacowanie ciśnienia w tętnicy płucnej: RVSP ≈ 4·(vTR)2 + ciśnienie przedsionka prawego. Prędkości vTR powyżej 2,8 m/s mogą wskazywać na nadciśnienie płucne.

Echokardiografia wykrywa skrzepliny w jamach serca; zastosowanie kontrastu poprawia wykrywalność małych skrzeplin i ubytków endokardialnych. Płyn w osierdziu ocenia się ilościowo:

• mały <10 mm,
• umiarkowany 10–20 mm,
• duży >20 mm.

Objawy tamponady to m.in. zapadanie się prawego przedsionka lub prawej komory w rozkurczu. Badanie wysiłkowe ujawnia niedokrwienie, które może być niewidoczne w spoczynku — w trakcie obciążenia pojawiają się nowe zaburzenia kurczliwości.

Echokardiografia pomaga też rozróżnić różne kardiomiopatie:

• rozstrzeniowa cechuje się powiększeniem jam i obniżoną EF,
• przerostowa — asymetrycznym zwiększeniem grubości ściany,
• restrykcyjna — typowymi wzorcami ograniczającymi napełnianie.

Po zawale badanie dokumentuje uszkodzenia takie jak blizny, tętniaki ściany lewej komory i trwałe zaburzenia ruchomości segmentalnej. Wszystkie kluczowe parametry — wymiary jam, EF, gradienty zastawkowe i prędkości przepływu — zapisuje się w opisie, by monitorować terapię i planować dalsze leczenie kardiologiczne.

Kiedy lekarz zleca badanie echo serca?

Echokardiografia to badanie o kluczowym znaczeniu, wykonywane w wielu sytuacjach klinicznych. Najczęściej zleca się je przy:

• dusznościach,
• bólach w klatce piersiowej,
• sinieniu skóry,
• ograniczonej tolerancji wysiłku,
• omdleniach,
• zaburzeniach rytmu serca.

Badanie wykonuje się też, gdy podczas osłuchiwania pacjenta stwierdza się szmery. Jest szczególnie ważne, gdy podejrzewamy niewydolność serca, chorobę wieńcową lub stany po zawale — pozwala ocenić stopień uszkodzenia mięśnia sercowego i jego funkcję skurczową. Wskazaniem są także:

• wady zastawkowe,
• wrodzone nieprawidłowości budowy serca,
• zapalenie wsierdzia,
• zapalenie mięśnia sercowego.

Echokardiografia pomaga wykryć skrzepliny lub obecność płynu w worku osierdziowym, co ma istotne znaczenie przy ryzyku tamponady. Badaniem monitoruje się też funkcję serca u chorych z nadciśnieniem tętniczym oraz u osób z przewlekłymi zaburzeniami rytmu. Gdy podejrzewamy niedokrwienie mięśnia sercowego, ale spoczynkowe badanie nie ujawnia zmian, wskazana może być echokardiografia obciążeniowa. Rodzaj badania — TTE, TEE, Doppler, testy stresowe, kontrastowe czy trójwymiarowe — dobiera się indywidualnie, na podstawie obrazu klinicznego, zapisu EKG oraz potrzeby dokładniejszej oceny struktur serca. Zgodnie z europejskimi i krajowymi wytycznymi, echokardiografia pozostaje metodą pierwszego wyboru w większości wymienionych stanów klinicznych.

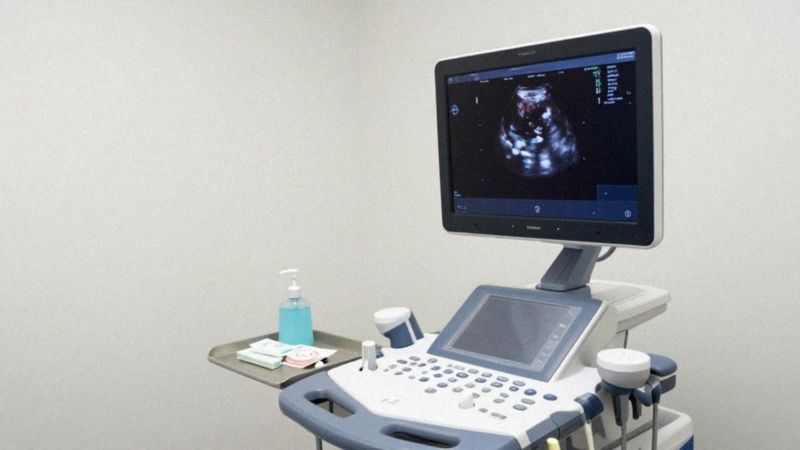

Jak echo serca z Dopplerem ocenia przepływ krwi?

Zjawisko Dopplera pozwala przeliczyć zmianę częstotliwości fal na prędkość i kierunek przepływu krwi. Głowica USG odbiera sygnał od poruszających się elementów krwi, a analiza zmian częstotliwości dostarcza informacji o szybkości przepływu oraz generuje wykres czasowo‑prędkościowy, czyli spektralny Doppler. Kolorowy Doppler nakłada na obraz anatomiczny barwy, co ułatwia lokalizowanie przecieków, wykrywanie turbulencji i rozróżnianie kierunku przepływu przez zastawki.

Dzięki Dopplerowi można wychwycić:

• przecieki między jamami serca,
• obszary z zaburzonym hemodynamicznie przepływem.

Pulsed‑wave Doppler mierzy prędkość w wybranym punkcie głębokości, ale przy wyższych prędkościach jego zastosowanie ogranicza zjawisko aliasingu. Continuous‑wave Doppler z kolei rejestruje bardzo duże prędkości bez selekcji głębokości, dlatego bywa przydatny przy pomiarach przez zwężone zastawki. Spektralny zapis pozwala odczytać wartości prędkości szczytowej i średniej.

Na podstawie zmierzonej prędkości oblicza się gradienty ciśnienia, najczęściej stosując uproszczone równanie Bernoulliego: ΔP ≈ 4·v², co umożliwia ocenę ciężkości stenoz. Pomiar VTI (velocity‑time integral) daje natomiast podstawę do obliczenia objętości wyrzutowej:

• objętość = pole przekroju odpływu × VTI,
• echokardiografia dopplerowska pozwala oszacować rzut serca,
• śledzić hemodynamikę w niewydolności serca czy chorobie wieńcowej.

Do ilościowej oceny niedomykalności stosuje się techniki takie jak:

• vena contracta,
• metoda PISA,
• spektralna analiza fali zwrotnej.

Echo dopplerowskie łączy te pomiary z obrazowaniem 2D/3D, co daje pełniejszy obraz funkcji zastawkowej i anatomii. USG dopplerowe umożliwia też orientacyjne oszacowanie ciśnienia płucnego i kwantyfikację stosunku przepływów płucnych do systemowych przy przeciekach.

Badanie ma jednak ograniczenia: dokładność zależy od okna akustycznego oraz kąta między wiązką ultradźwiękową a kierunkiem przepływu, ponieważ mierzone są jedynie składowe prędkości równoległe do wiązki. Dlatego interpretacja wyników wymaga syntezy danych z kolorowego Dopplera, pulsed‑ i continuous‑wave oraz obrazu anatomicznego.

Jak przygotować się do badania echa serca?

Do standardowego echo serca przezklatkowego najlepiej ubrać się wygodnie, mieć odsłoniętą klatkę piersiową i zdjąć biżuterię. Przyda się też zabranie wcześniejszych wyników — EKG, poprzedniego echa oraz listy przyjmowanych leków. Jeśli planowane jest badanie przezprzełykowe (TEE), trzeba pozostać na czczo przez 6–8 godzin przed zabiegiem. Omówienie zażywanych leków z personelem jest istotne. TEE często wykonuje się przy znieczuleniu miejscowym gardła i krótkotrwałej sedacji, dlatego po badaniu należy wracać do domu z osobą towarzyszącą. Przed badaniem zgłoś alergie, ciążę oraz obecność implantów elektronicznych, na przykład rozrusznika.

Do echa wysiłkowego najlepiej ubrać się sportowo i mieć odpowiednie obuwie. Leki obniżające tętno, zwłaszcza beta-blokery, mogą osłabić reakcję serca — ich czasowe odstawienie (zwykle 48–72 godziny) może być wskazane w zależności od zaleceń lekarza. Na badanie warto zabrać listę leków oraz ostatnie EKG.

Echo kontrastowe wymaga dożylnego podania środka kontrastowego, dlatego konieczne jest zgłoszenie alergii i chorób nerek. Jeśli to możliwe, przynieś wyniki badań nerkowych, takie jak kreatynina lub eGFR. Podczas wszystkich procedur monitorowane są parametry serca: EKG, ciśnienie i saturacja. Gdy przewidziana jest sedacja lub znieczulenie, personel wyjaśni zasady obserwacji po zabiegu. W razie wątpliwości lekarz prowadzący doprecyzuje przygotowanie do konkretnego typu badania.

Jak interpretować wynik badania?

Interpretacja badania zaczyna się od oceny rodzaju badania, jakości obrazów oraz wskazania klinicznego. Doświadczony kardiolog łączy obraz 2D/3D z pomiarami Dopplera, zapisem EKG i informacjami z wywiadu pacjenta. Proces obejmuje kilka kroków, które pomagają uporządkować wnioski.

1. Na początek ocenia się globalną funkcję skurczową i frakcję wyrzutową (EF). Niska EF zazwyczaj skłania do optymalizacji leczenia i ponownej kontroli funkcji serca po około trzech miesiącach.
2. Następnie analizowana jest ruchomość segmentowa mięśnia sercowego. Ogniskowe zaburzenia ruchomości sugerują przebyte zawały lub niedokrwienie; ich lokalizacja często odpowiada obszarowi zaopatrzenia konkretnej tętnicy wieńcowej i może uzasadniać dalsze badania, np. koronarografię.
3. Kolejny punkt to wymiary i objętości jam serca oraz ich indeksacja do powierzchni ciała. Zwraca się uwagę na powiększenia i typ remodelowania — rozstrzeń, przerost koncentryczny lub asymetryczny — co ma znaczenie prognostyczne i terapeutyczne.
4. Grubość ścian serca oceniana jest pod kątem przerostu i asymetrii, istotnych przy różnicowaniu kardiomiopatii. Ta część badania pomaga rozpoznać przyczyny niewydolności czy arytmii.
5. Ocena zastawek obejmuje stopień zwężeń i niedomykalności, opisywany ilościowo lub półilościowo na podstawie prędkości, gradientów oraz metod takich jak PISA czy EROA.
6. Przy istotnej chorobie zastawkowej raport zwykle sugeruje konsultację zabiegową i dodatkowe badania, np. TEE albo tomografię.
7. Analiza dopplerowska dotyczy prędkości, gradientów, VTI i oszacowania rzutu serca. Podwyższone prędkości i fala zwrotna przez trójdzielną oceniane są z uwzględnieniem kąta pomiaru, co ma wpływ na dokładność wyników.
8. Szukamy także skrzeplin, płynu w osierdziu oraz cech zapalenia wsierdzia. Wykrycie skrzepliny lub podejrzenie vegetacji zwykle wymaga szczegółowego badania (TEE, echo z kontrastem) i korelacji z obrazem klinicznym.
9. Na końcu formułowane są wnioski i zalecenia. Sekcja "Impression" streszcza kluczowe obserwacje, a "Zalecenia kardiologiczne" wskazują dalsze kroki: monitorowanie funkcji serca, modyfikację terapii, konsultacje specjalistyczne lub dodatkowe badania (TEE, MRI serca, koronarografia).

Typowe określenia w raporcie i ich znaczenie:

• "Hipokinetyka segmentu X" — ogniskowa dysfunkcja, często po zawale lub przy niedokrwieniu.
• "Istotna niedomykalność mitralna/trikuspidalna" — oceniana metodami ilościowymi (PISA, vena contracta), zwykle kieruje do konsultacji zabiegowej.
• "Płyn w osierdziu bez cech tamponady" kontra "objawy tamponady" — pierwszy zapis wymaga obserwacji, drugi oznacza pilną interwencję.
• "Podejrzenie skrzepliny/vegetacji" — wskazanie do TEE lub dodatkowych badań obrazowych oraz leczenia zgodnego z obrazem klinicznym.

Kilka praktycznych uwag:

• Interpretacja zawsze bierze pod uwagę okno akustyczne i kąt pomiaru; przy wątpliwościach warto wykonać badania uzupełniające.
• Porównanie z wcześniejszym echo pozwala ocenić dynamikę zmian.
• Przy niejednoznacznych wynikach zalecane są badania dodatkowe: TEE (zastawki, przedsionki, skrzepliny), echo kontrastowe (wykrywanie małych skrzeplin), rezonans serca (ocena mięśnia, blizny, zapalenia) oraz koronarografia przy podejrzeniu niedokrwienia.

Co zrobić po otrzymaniu wyniku:

• Poprosić kardiologa o wyjaśnienie sekcji "Impression" i "Zalecenia kardiologiczne".
• Dostarczyć lekarzowi wcześniejsze badania oraz aktualne EKG.
• Umówić kontrolne echo lub konsultację zgodnie z proponowanym terminem — na przykład kontrola po trzech miesiącach po zmianie terapii; w stanach ostrych — pilnie.

Słowa kluczowe często pojawiające się w raporcie: interpretacja wyników, frakcja wyrzutowa (EF), kurczliwość mięśnia sercowego, wymiary jam serca, grubość ściany serca, funkcjonowanie zastawek, badanie dopplerowskie, skrzepliny, płyn w osierdziu, zapalenie wsierdzia, przebyty zawał, monitorowanie funkcji serca, zalecenia kardiologiczne.

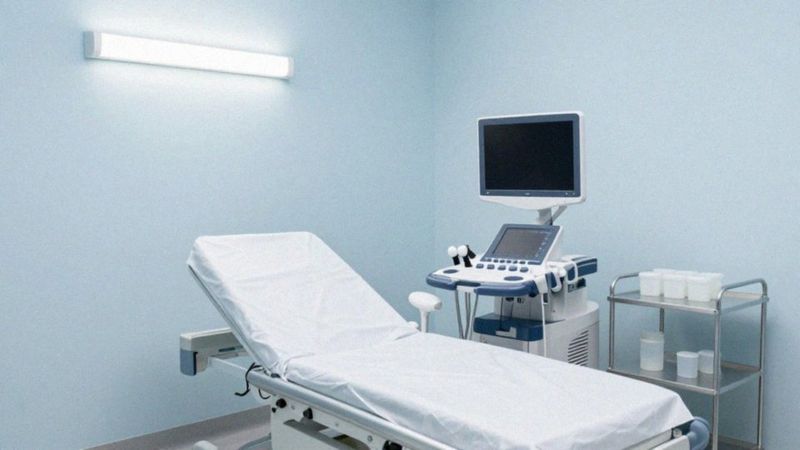

Jakie są przeciwwskazania i powikłania badania?

Echokardiografia przezklatkowa (TTE) to bezpieczne badanie o bardzo niskim ryzyku, dostępne dla większości pacjentów. Inaczej wygląda sytuacja z echokardiografią przezprzełykową (TEE) — tu występują konkretne przeciwwskazania, takie jak:

• ostre zaburzenia krzepnięcia,
• poważne choroby przełyku (np. pęknięcia, owrzodzenia, znaczące zwężenia wymagające leczenia),
• niedawne operacje tego odcinka,
• brak współpracy pacjenta.

Echokardiografia kontrastowa wymaga wcześniejszej oceny alergii na środek kontrastowy oraz funkcji nerek. W badaniu wysiłkowym mogą pojawić się objawy niedokrwienia, zaburzenia rytmu serca lub nasilenie duszności, dlatego nie wykonuje się go u osób z niestabilnością hemodynamiczną. Powikłania związane z TEE obejmują:

• ból gardła,
• krwawienie,
• rzadko perforację przełyku,
• niepożądane reakcje na sedację czy znieczulenie — m.in. depresję oddechową, spadek ciśnienia czy ryzyko aspiracji.

Z tego powodu procedury prowadzi się w warunkach monitorowania, z zespołem gotowym do szybkiej interwencji. Podczas testów wysiłkowych możliwe są przejściowe zaburzenia rytmu lub pogorszenie niewydolności serca; dlatego wszystkie te badania odbywają się pod nadzorem kardiologicznym. Wybór techniki i decyzja o przeciwwskazaniach opierają się na dokładnym wywiadzie, wynikach badań laboratoryjnych oraz ocenie ogólnego stanu klinicznego pacjenta.
