Prawidłowy EKG — co warto wiedzieć o interpretacji zapisu?

Co to jest prawidłowy zapis EKG?

EKG to graficzny zapis elektrycznej aktywności serca, który wykonuje się za pomocą elektrod rozmieszczonych na ciele pacjenta. To nieinwazyjne badanie stanowi fundament współczesnej kardiologii, pozwalając lekarzom precyzyjnie ocenić stan mięśnia sercowego.

Prawidłowy wynik wskazuje na rytm zatokowy o częstotliwości od 60 do 100 uderzeń na minutę, co określamy terminem normokardii. Odchylenia od tej normy są sygnałem ostrzegawczym:

• wartości poniżej 60 świadczą o bradykardii,
• wynik przekraczający setkę wskazuje na tachykardię.

Podczas analizy specjalista zwraca uwagę na szereg kluczowych parametrów. Załamek P oraz odstęp PR powinny mieścić się w przedziale od 0,12 do 0,20 sekundy, a czas trwania zespołu QRS nie powinien przekraczać 0,10 sekundy. Ocena morfologii poszczególnych załamków oraz długość odcinków między nimi pozwala na skuteczne różnicowanie groźnych arytmii czy zaburzeń przewodzenia.

Gdy jednorazowy zapis to za mało, lekarze sięgają po metodę Holtera lub stałe monitorowanie za pomocą kardiomonitora, które zapewniają wgląd w pracę serca w dłuższym czasie.

Jakie cechy morfologiczne wskazują na prawidłowy zapis EKG?

Interpretacja zapisu EKG opiera się na uważnej analizie kształtów oraz czasu trwania poszczególnych komponentów pracy serca. Depolaryzacja przedsionków, widoczna jako załamek P, trwa zwykle blisko 100 ms, przy czym jego amplituda waha się od 2,5 mm w odprowadzeniach kończynowych do 3 mm w przedsercowych.

Kluczowy dla diagnostyki zespół QRS, zamykający się w czasie krótszym niż 0,10 s, stanowi sumę załamków Q, R i S. Pierwszy z nich, będący ujemnym wychyleniem, inicjuje proces depolaryzacji przegrody, podczas gdy załamek R jest pierwszym wyraźnym komponentem dodatnim. Prawidłowy wygląd tego kompleksu świadczy o sprawnym przewodzeniu, wykluczając przy tym patologie takie jak blok prawej odnogi pęczka Hisa.

Równie istotny jest przebieg odcinka ST, który w warunkach fizjologicznych powinien pokrywać się z linią izoelektryczną; każde odchylenie od tego stanu jest sygnałem ostrzegawczym. Repolaryzację mięśnia komór odzwierciedla załamek T, trwający standardowo około 120 ms, po którym niekiedy pojawia się drobna fala U.

W praktyce klinicznej niezbędne okazuje się korygowanie odstępu QT względem tętna, co pozwala wyliczyć parametr QTc. Holistyczna ocena tych elementów we wszystkich odprowadzeniach umożliwia lekarzom wykrycie zmian sugerujących przerost którejkolwiek z komór. Pozwala to na precyzyjne oddzielenie fizjologicznych wariantów normy od istotnych klinicznie zaburzeń.

Jak rozpoznać rytm zatokowy w prawidłowym EKG?

Prawidłowy rytm serca, sterowany przez węzeł zatokowo-przedsionkowy, rozpoznajemy po obecności regularnych załamków P poprzedzających każdy zespół QRS. Kluczowe jest, aby miały one dodatnią polaryzację w odprowadzeniach I, II oraz aVL, przy jednoczesnym ujemnym wychyleniu w aVR.

O poprawnym przewodnictwie przedsionkowo-komorowym świadczy natomiast stały czas trwania odstępu PQ, mieszczący się w przedziale 0,12–0,20 sekundy. Stabilność pracy mięśnia sercowego potwierdzają przewidywalne odstępy PP oraz RR. U osób dorosłych spoczynkowa liczba uderzeń mieści się zazwyczaj w granicach 60–100 na minutę, co w medycynie określamy mianem normokardii.

Odchylenia od tej normy mogą sygnalizować bradykardię lub tachykardię zatokową. Takie podejście diagnostyczne pozwala nie tylko skutecznie wykluczyć migotanie przedsionków, ale także otwiera drogę do szczegółowej oceny ewentualnych zaburzeń przewodzenia.

Jak interpretować załamek P i odstęp PQ?

Załamek P stanowi graficzny zapis depolaryzacji przedsionków, inicjowanej naturalnym impulsem z węzła zatokowo-przedsionkowego. U osób bez schorzeń kardiologicznych proces ten trwa zazwyczaj około 100 ms. Wielkość załamka, mierzona jego amplitudą, nie przekracza:

• 2,5 mm w odprowadzeniach kończynowych,
• 3 mm w przedsercowych.

Wszelkie odchylenia od normy w zakresie jego kształtu czy szerokości stanowią istotną wskazówkę diagnostyczną, sugerującą na przykład przerost mięśnia przedsionków lub nieprawidłowości w przewodzeniu impulsu. Bezpośrednio po nim następuje odstęp PQ, nazywany również interwałem PR, który obejmuje czas od początku załamka P do momentu wystąpienia zespołu QRS. Parametr ten pozwala ocenić sprawność przewodnictwa przedsionkowo-komorowego zachodzącego w węźle AV, gdzie prawidłowy zakres czasowy mieści się w przedziale 0,12–0,20 s. Wydłużenie tego odcinka jest klasycznym sygnałem bloku przedsionkowo-komorowego I stopnia. Zjawisko odwrotne, czyli skrócenie interwału, najczęściej wskazuje na występowanie zespołów preekscytacji będących efektem obecności dodatkowych ścieżek pobudzania komór. Precyzyjna interpretacja powyższych parametrów jest niezbędna w kardiologii, gdyż pozwala skutecznie wykrywać zaburzenia oraz monitorować sprawność układu bodźcoczego serca.

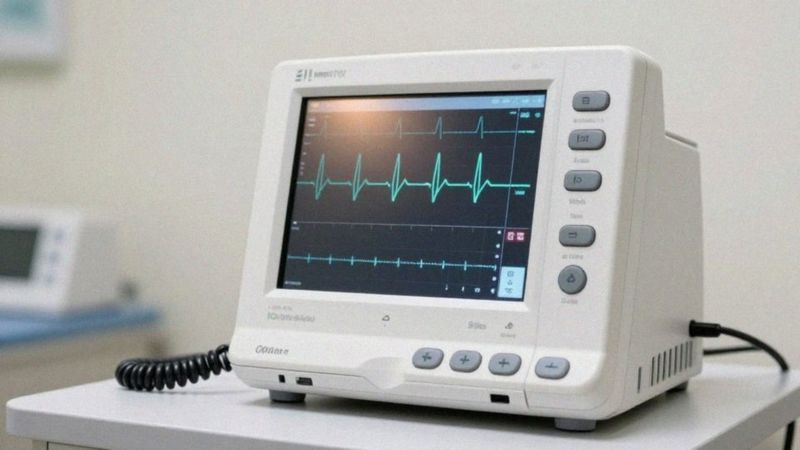

Jak ocenić zespół QRS i załamek T?

Podstawowym elementem oceny pracy komór serca jest analiza zespołu QRS, odzwierciedlającego ich depolaryzację. Prawidłowy czas trwania tego zapisu nie przekracza 0,10 s; przekroczenie tej wartości często sygnalizuje zaburzenia przewodnictwa, w tym blok odnogi pęczka Hisa, bądź strukturalne zmiany w mięśniu sercowym.

W skład zespołu wchodzą:

• załamek Q – początkowe wychylenie ujemne,
• dominujący załamek R,
• wieńczący go załamek S.

Odchylenia w ich morfologii stają się istotną wskazówką dla lekarza, mogąc świadczyć o przeroście komór lub skutkach przebytego zawału. Równie istotne jest wyznaczenie osi elektrycznej serca, co ułatwia precyzyjną lokalizację ewentualnych patologii. Po depolaryzacji następuje repolaryzacja, widoczna w EKG jako załamek T. Trwający zazwyczaj około 120 ms proces przebiega od nasierdzia w kierunku wsierdzia.

Wszelkie odkształcenia lub zmiany wektorów tej fali stają się ważnymi sygnałami niedokrwienia, niedotlenienia czy poważnych zaburzeń elektrolitowych. Aby uzyskać pełny obraz stanu zdrowia pacjenta, interpretacja załamka T wymaga ścisłej korelacji z odcinkiem ST. Ich łączne odchylenia względem linii izoelektrycznej stanowią kluczowy wskaźnik wczesnych oznak niedokrwienia. Skrupulatna weryfikacja tych parametrów stanowi fundament każdej profesjonalnej analizy EKG, pozwalając na wczesne wykrycie zarówno wad czynnościowych, jak i strukturalnych uszkodzeń układu sercowo-naczyniowego.

Kiedy odcinek ST wskazuje zawał serca?

Odcinek ST, biegnący od zakończenia zespołu QRS aż do początku załamka T, w prawidłowych warunkach powinien pokrywać się z linią izoelektryczną. Wszelkie odchylenia od tego stanu stanowią fundament diagnostyki niedokrwienia w ostrych zespołach wieńcowych. W klasycznym zawale typu STEMI obserwujemy wyraźne, świeże uniesienie tego segmentu w określonych odprowadzeniach, co bezpośrednio wskazuje na lokalizację niedokrwionego obszaru mięśnia sercowego. Taki zapis, nierzadko współwystępujący z patologicznymi załamkami Q, stanowi sygnał alarmowy wymagający błyskawicznego wdrożenia procedur ratunkowych, jak na przykład fibrynolizy czy angioplastyki wieńcowej.

Zupełnie inaczej wygląda to w przypadku zawału NSTEMI, gdzie zmiany w EKG bywają znacznie trudniejsze do uchwycenia. Zamiast uniesień, możemy dostrzec jedynie subtelne obniżenia linii ST bądź odwrócone załamki T, co w połączeniu z podwyższonym stężeniem markerów sercowych pozwala na postawienie właściwej diagnozy. Z powodu tej diagnostycznej niejednoznaczności, sama analiza zapisu elektrycznego to zdecydowanie za mało. Obraz kliniczny, wyniki badań laboratoryjnych oraz dodatkowe narzędzia, jak chociażby echokardiografia, muszą być zawsze brane pod uwagę w procesie oceny pacjenta.

Aby osiągnąć pełną precyzję i trafnie zidentyfikować chorych wymagających natychmiastowej interwencji, niezbędne jest również zestawienie bieżącego badania z wcześniejszymi zapisami EKG danej osoby.

Kiedy skierować pacjenta na badanie Holtera?

Kiedy tradycyjne badanie EKG nie wystarcza, by ustalić źródło kołatania serca, duszności czy omdleń, lekarze sięgają po monitorowanie metodą Holtera. To całodobowe badanie pozwala uchwycić ulotne zaburzenia rytmu, które zazwyczaj umykają podczas krótkiej wizyty w gabinecie.

Specjalista zleca taką diagnostykę, gdy zachodzi konieczność powiązania konkretnych dolegliwości pacjenta z jego naturalną aktywnością fizyczną. Dzięki zapisowi ciągłemu możliwe jest precyzyjne rozpoznanie:

• migotania przedsionków,
• skoków tętna, zarówno tych zbyt szybkich, jak i zbyt wolnych.

Holter sprawdza się także w ocenie przewodzenia impulsów oraz skuteczności wdrożonej wcześniej terapii kardiologicznej. Co więcej, to niezastąpione narzędzie w kontroli pracy rozruszników i defibrylatorów. Warto zaznaczyć, że wydłużona analiza zapisu pozwala monitorować odstęp QT, co ma kluczowe znaczenie przy wykrywaniu skłonności do groźnych powikłań sercowych.

W szerszej perspektywie metoda ta wspiera wczesną diagnostykę kardiomiopatii, zapewniając lekarzom wgląd w funkcjonowanie serca w autentycznych warunkach życia pacjenta, a nie tylko w sterylnym otoczeniu klinicznym.
