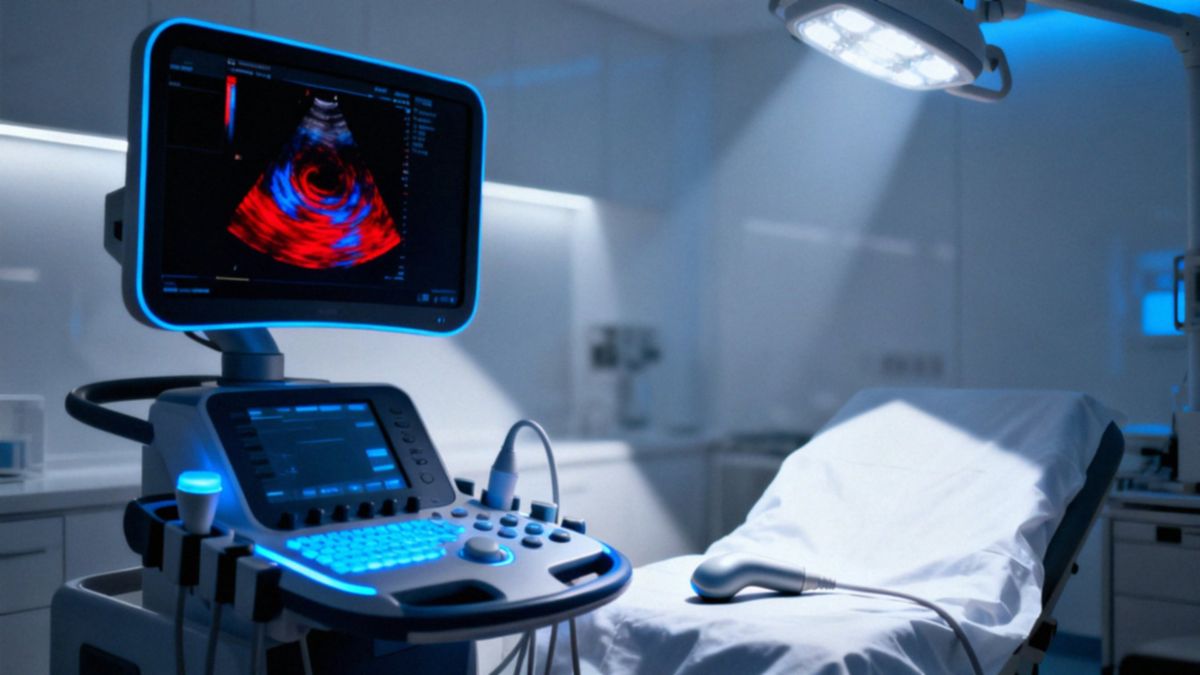

Echokardiografia z Dopplerem — co to jest i jakie ma korzyści?

Co to jest echokardiografia z dopplerem?

Technika Dopplera wykrywa zmiany częstotliwości fal ultradźwiękowych odbitych od krwi, dzięki czemu w czasie rzeczywistym można określić kierunek i szybkość przepływu. Połączenie tej metody z obrazowaniem ultrasonograficznym pozwala jednocześnie ocenić budowę serca i jego hemodynamikę. Głowica aparatu wysyła fale ultradźwiękowe, z których echa przekształcane są w obrazy, natomiast moduł Dopplera analizuje występujące przesunięcia częstotliwości.

Echokardiografia z Dopplerem obejmuje badania:

• przezklatkowe (TTE),
• przezprzełykowe (TEE),
• echo stresowe,
• echokardiogram kontrastowy,
• obrazowanie 3D/4D.

Wśród wariantów Dopplera wyróżniamy techniki:

• pulsacyjną i ciągłą,
• kolorowy Doppler,
• tkankową echokardiografię doplerowską (TDE),
• rejestrację w trybie M-mode.

Badanie jest nieinwazyjne i bezbolesne; wykonuje je kardiolog w pracowni echokardiograficznej przy użyciu aparatu USG. Dzięki tej metodzie można wykryć nieprawidłowe przepływy przez zastawki i naczynia, zmierzyć prędkość krwi oraz ocenić kierunek przepływu. Pozwala też oszacować kurczliwość mięśnia sercowego i frakcję wyrzutową (EF), dlatego stosuje się ją przy ocenie niedomykalności, zwężeń zastawek, przecieków wewnątrzsercowych i monitorowaniu funkcji lewej komory. Wyniki prezentowane są jako obrazy B-mode, wykresy Dopplera i mapy kolorowe, co ułatwia ich interpretację i planowanie dalszego leczenia.

Jakie korzyści daje echokardiografia z dopplerem?

Echokardiografia pozwala ocenić frakcję wyrzutową serca — prawidłowo powinna mieścić się w przedziale 50–70%. Frakcja poniżej 40% świadczy o dysfunkcji skurczowej, natomiast wartości 40–49% uważa się za graniczne. Dzięki technice Dopplera mierzymy prędkość przepływu krwi i na jej podstawie obliczamy gradienty ciśnienia według uproszczonego równania Bernoulliego: ΔP = 4·v^2. Przykładowo przy prędkości 4 m/s gradient sięga około 64 mmHg.

Na podstawie prędkości fali niedomykalności trójdzielnej echokardiografia pozwala oszacować ciśnienie w tętnicy płucnej (PASP). Jeżeli PASP przekracza 35–40 mmHg, pojawia się podejrzenie nadciśnienia płucnego. Ocena odcinkowa mięśnia sercowego uwidacznia akinezy i hipokinezy, co pomaga w rozpoznawaniu niedokrwienia oraz określeniu rozległości zawału.

Tissue Doppler (TDE) mierzy prędkości skurczowe i rozkurczowe mięśnia sercowego; wartość E/e' powyżej 14 sugeruje podwyższone ciśnienia napełniania lewej komory. Trój- i czterowymiarowa echokardiografia oraz echokontrast zwiększają precyzję pomiarów objętościowych i pozwalają lepiej zobrazować anatomię zastawek — ma to duże znaczenie przy planowaniu zabiegów, takich jak TAVI.

Micro Flow Imaging wychwytuje drobne przepływy i mikroperfuzyjne zaburzenia, co jest przydatne m.in. w kardiomiopatiach oraz ocenie unaczynienia. Badanie jest powtarzalne, więc doskonale nadaje się do monitorowania stanu serca i oceny skuteczności terapii; zmiana frakcji wyrzutowej o 10 punktów procentowych ma znaczenie kliniczne.

Echokardiograficzne wyniki mają też wartość prognostyczną: niższa frakcja wyrzutowa oraz podwyższone ciśnienia płucne wiążą się z większym ryzykiem hospitalizacji i wyższą śmiertelnością. Metoda służy ponadto do planowania interwencji, oceny stopnia niedomykalności czy zwężenia oraz kwalifikacji do naprawy bądź wymiany zastawki, a po zabiegu pozwala kontrolować efekty terapii.

Badanie można wykonać przy łóżku pacjenta, nie używa promieniowania, a jego standardowy czas trwania wynosi zwykle od 10 do 30 minut, zależnie od zakresu.

Jakie choroby wykrywa echokardiografia z dopplerem?

Echokardiografia z Dopplerem to jedno z kluczowych badań w diagnostyce chorób sercowo-naczyniowych — pozwala zobaczyć zarówno struktury serca, jak i przepływ krwi. Dzięki niej wykrywamy:

• wady zastawkowe,
• nieprawidłowości przepływu,
• zmiany strukturalne mięśnia sercowego.

Przy ocenie zastawek badanie koncentruje się na niedomykalnościach i zwężeniach. Na przykład ciężkie zwężenie aortalne rozpoznaje się przy:

• prędkości skurczowej ≥4,0 m/s,
• średnim gradiencie ≥40 mmHg,
• powierzchni zastawki ≤1,0 cm².

Stopień niedomykalności mitralnej i trójdzielnej ocenia się ilościowo — wyniki wpływają na decyzje dotyczące naprawy lub wymiany zastawki. Kolorowy Doppler ułatwia wykrywanie wad wrodzonych takich jak:

• ASD,
• VSD,
• przetrwały przewód tętniczy,

pokazując kierunek przepływu i umożliwiając oszacowanie stosunku Qp/Qs, co pomaga zaplanować zabieg korekcyjny. Przy kardiomiopatiach echokardiografia rozpoznaje formy:

• rozstrzeniową,
• przerostową,
• restrykcyjną,

a także pozwala ocenić obszary akinezy i hipokinezy po zawale. Doppler tkankowy dostarcza informacji o parametrach skurczowo‑rozkurczowych mięśnia sercowego, co jest szczególnie przydatne w analizie dysfunkcji rozkurczowej. W niewydolności serca mierzy się frakcję wyrzutową lewej komory i klasyfikuje stopień niewydolności, a badanie służy też do monitorowania efektów terapii farmakologicznej oraz działania urządzeń resynchronizujących. Po zawale serca echokardiografia uwidacznia regionalne zaburzenia kurczliwości, co pomaga lokalizować obszary niedokrwienia i bliznowacenia. Badanie wykrywa także skrzepliny w przedsionku, lewej komorze i w uchu przedsionka; badanie przezprzełykowe (TEE) ma tu wyższą czułość i lepiej lokalizuje źródła zatorów przed udarem. W ocenie nadciśnienia płucnego Doppler umożliwia oszacowanie ciśnień w tętnicach płucnych i pokazuje, jak nadciśnienie wpływa na prawą komorę i ogólną funkcję serca. W diagnostyce chorób aorty zarówno TTE, jak i TEE potrafią wykryć poszerzenia (tętniaki) oraz cechy sugerujące rozwarstwienie w obrębie łuku i części wstępującej. W zapaleniu mięśnia sercowego echokardiografia może ujawnić typowe zmiany, a przy podejrzeniu zapalenia wsierdzia (endocarditis) TEE jest szczególnie przydatne do wykrywania wegetacji i ropni okołozastawkowych. Badanie także identyfikuje strukturalne przyczyny arytmii, ocenia remodelowanie przedsionków i komór oraz pomaga oszacować ryzyko udaru. Dodatkowo uwidacznia kardiomegalię, kalcyfikacje zastawek i konsekwencje choroby wieńcowej — wszystkie te informacje są niezbędne przy planowaniu leczenia inwazyjnego czy zabiegów chirurgicznych.

Kiedy wykonać echokardiografię z dopplerem?

Echokardiografia odgrywa kluczową rolę w diagnostyce chorób serca. Wykonuje się ją przy objawach sugerujących problemy kardiologiczne — poniżej najczęstsze wskazania do badania:

1. ból w klatce piersiowej — pozwala ocenić kurczliwość mięśnia sercowego i wykryć powikłania po zawale,
2. duszność — badanie pomaga stwierdzić niewydolność serca i oszacować frakcję wyrzutową (EF),
3. kołatania i zaburzenia rytmu — służy do wykrywania przyczyn strukturalnych oraz obecności skrzeplin w przedsionkach,
4. omdlenia — przydaje się do wykrywania istotnych zwężeń zastawek i innych zmian wpływających na hemodynamikę,
5. nowe lub nasilone szmery sercowe — pozwala ocenić stopień niedomykalności lub zwężenia zastawek,
6. podejrzenie niewydolności serca oraz monitorowanie chorych z chorobami układu sercowo-naczyniowego — zwykle wykonywane co około 12 miesięcy lub częściej, wg zaleceń lekarza,
7. podejrzenie zatorowości płucnej, skrzeplin wewnątrzsercowych lub źródeł zatorów przed udarem — w sytuacjach wymagających większej czułości stosuje się echo przezprzełykowe,
8. ocena przed planowanymi zabiegami kardiochirurgicznymi i interwencjami wewnątrznaczyniowymi — niezbędne do planowania terapii, np. przed TAVI,
9. ocena nadciśnienia tętniczego oraz podejrzenie nadciśnienia płucnego — badanie pokazuje wpływ choroby na prawą komorę i umożliwia oszacowanie PASP,
10. dzieci z podejrzeniem wad wrodzonych serca oraz pacjenci z chorobą wieńcową, którzy potrzebują monitorowania leczenia i funkcji skurczowej.

Echokardiografia przezklatkowa (TTE) jest zazwyczaj pierwszym krokiem diagnostycznym. Gdy obraz z TTE jest niepełny albo wymagane jest większe uwidocznienie struktur — np. przy podejrzeniu skrzeplin — wykonuje się echo przezprzełykowe (TEE). W przypadkach podejrzenia niedokrwienia pojawiającego się przy wysiłku wykorzystuje się echokardiografię wysiłkową. Przygotowanie do badania sprowadza się zazwyczaj do krótkiej konsultacji klinicznej; dalsze instrukcje zależą od rodzaju wybranego badania. Zarówno wytyczne Europejskiego Towarzystwa Kardiologicznego (ESC), jak i amerykańskie rekomendacje traktują echokardiografię jako podstawowe narzędzie diagnostyczne we wskazanych sytuacjach.

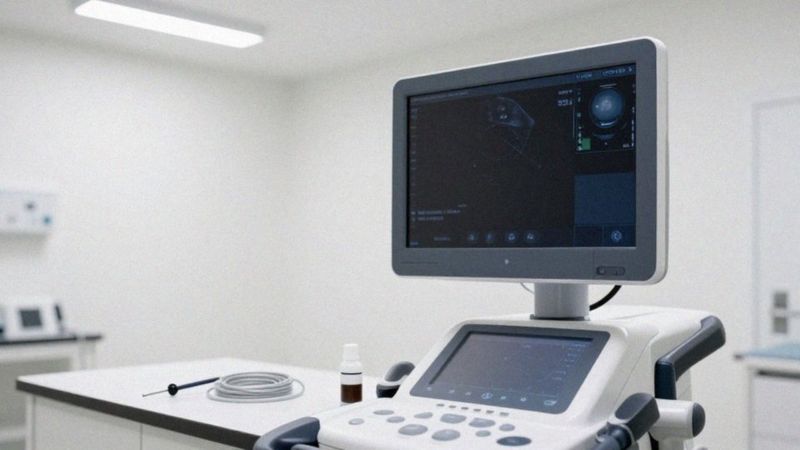

Kiedy zaleca się echo przezprzełykowe lub wysiłkowe?

Echokardiografia przezprzełykowa (TEE) lepiej wykrywa skrzepliny w lewym przedsionku oraz wegetacje niż badanie przezklatkowe — jej czułość wynosi około 90–100%. Zaleca się ją przy podejrzeniu infekcyjnego zapalenia wsierdzia, zwłaszcza gdy obrazowanie przez klatkę piersiową jest utrudnione. Metoda ta jest też przydatna w ocenie:

• dysfunkcji protez zastawkowych,
• podejrzeniu przecieków okołoprotezowych,
• poszukiwaniu źródeł zatorów po udarze cardioembolijnym przed planowaną kardiowersją czy ablacją.

Dodatkowo TEE pozwala dokładnie ocenić aortę (część wstępującą i łuk) i stosuje się ją jako obrazowanie wewnątrzzabiegowe przy procedurach takich jak TAVI, zamykanie ASD/PFO czy naprawa zastawki mitralnej. Do przygotowania pacjenta do TEE należą:

• co najmniej 6 godzin postu,
• uzyskanie zgody,
• miejscowe znieczulenie gardła,
• sedacja,
• monitorowanie EKG i saturacji podczas badania.

Echokardiografia obciążeniowa (echo stresowe) wykrywa niedokrwienie niewidoczne w spoczynku i pozwala ocenić wydolność serca pod obciążeniem. Wskazania obejmują:

• ból w klatce piersiowej przy umiarkowanym prawdopodobieństwie choroby wieńcowej,
• duszność wysiłkową przy prawidłowym spoczynkowym badaniu,
• ocenę efektu leczenia rewaskularyzacyjnego.

Jeśli pacjent jest zdolny do wysiłku, wykonuje się test wysiłkowy, dążąc do osiągnięcia co najmniej 85% docelowego tętna (220 minus wiek). Gdy wysiłek jest niemożliwy, stosuje się obciążenie farmakologiczne — najczęściej dobutaminę (do 40 µg/kg/min) lub wazodylatatory jak adenozyne czy regadenoson. Echokardiogram kontrastowy zwiększa dokładność zarówno TEE, jak i echo stresowego, szczególnie przy słabym uwidocznieniu ścian komór oraz przy wykrywaniu mikroprzepływów. Przygotowanie do echo stresowego obejmuje:

• odstawienie beta‑blokerów na 48–72 godziny przed badaniem,
• unikanie kofeiny na 24 godziny przed testem z adenozyne lub regadenosonem.

Pacjentom zaleca się wygodne ubranie i lekki posiłek 2–3 godziny przed badaniem. Wybór między TEE a echo stresowym zależy od celu diagnostycznego: TEE jest preferowana do oceny struktur serca i źródeł zatorów, natomiast echo stresowe — do wykrywania niedokrwienia, oceny rezerwy kontrakcyjnej i monitorowania efektów po rewaskularyzacji.

Jakie są przeciwwskazania do echokardiografii z dopplerem?

Standardowa echokardiografia przezklatkowa (TTE) ma niewiele istotnych przeciwwskazań i można ją powtarzać, także u kobiet w ciąży. Inaczej wygląda sytuacja z echokardiografią przezprzełykową (TEE) — tu istnieją konkretne ograniczenia. Choroby przełyku, takie jak:

• tętniak,
• masywne żylaki,
• ostre zapalenie,

uniemożliwiają wykonanie badania. Podobnie ciężkie zaburzenia krzepnięcia są przeciwwskazaniem, o ile nie da się ich wcześniej wyrównać. Brak współpracy pacjenta lub bardzo silny odruch wymiotny również mogą wykluczyć bezpieczne wprowadzenie głowicy. Echo stresowe (wysiłkowe) nie powinno być wykonywane przy:

• niestabilnej dławicy,
• świeżym zawale mięśnia sercowego,
• ciężkiej niewydolności serca,
• poważnych zaburzeniach rytmu.

Również stany zagrażające życiu — np. ciężka niewydolność oddechowa czy niestabilność hemodynamiczna — stanowią przeciwwskazanie. Niektóre testy farmakologiczne mają dodatkowe ograniczenia; o zakwalifikowaniu decyduje lekarz kardiolog po ocenie korzyści i ryzyka. Gdy TEE lub echo stresowe są niewskazane, można rozważyć alternatywy diagnostyczne — najczęściej:

• TTE,
• tomografię komputerową serca (TK),
• rezonans magnetyczny serca (CMR),

w zależności od konkretnego wskazania klinicznego. Przed planowanym badaniem warto poinformować lekarza o przyjmowanych lekach przeciwkrzepliwych oraz o chorobach przełyku, co ułatwi przygotowanie i ograniczy ryzyko komplikacji.

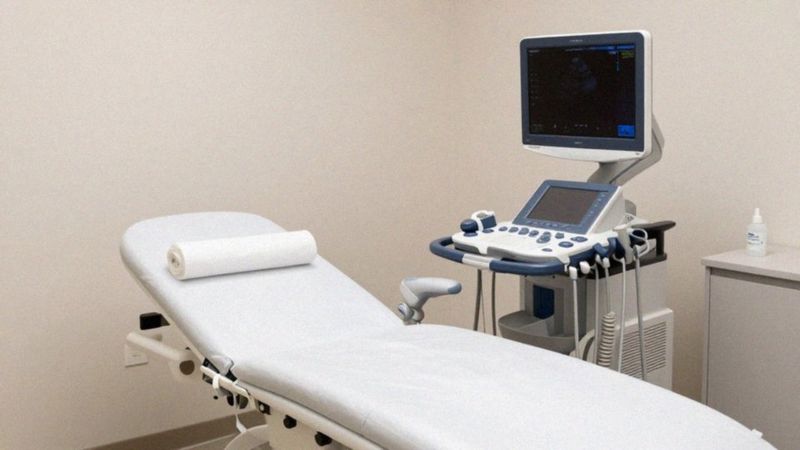

Jak przebiega echokardiografia z dopplerem?

Przed badaniem kardiolog lub technik przeprowadza krótką rozmowę w celu zebrania wywiadu medycznego, sprawdza dostępne wcześniejsze badania i zakłada elektrody EKG. Pacjent proszony jest o odsłonięcie klatki piersiowej i zdjęcie biżuterii; przy badaniu przezprzełykowym dodatkowo obowiązuje post i podpisanie zgody.

Badanie rozpoczyna się od wykonania obrazów 2D w standardowych projekcjach:

• parasternalnej długiej osi,
• parasternalnej krótkiej osi (na poziomach podstawy, środka i koniuszka),
• apikalnej (4-, 2- i 3-komorowej),
• podmostkowej oraz
• nadmostkowej.

W tych projekcjach ocenia się wielkość przedsionków i komór, ruch ścian, anatomię zastawek oraz aorty. Następnie stosuje się techniki Dopplera:

• Kolorowy Doppler służy do wstępnego lokalizowania przecieków i ukierunkowania przepływu;
• Doppler pulsacyjny (PW) mierzy prędkości w wybranych punktach — np. przepływ przez LVOT czy napływ mitralny (E, A);
• Doppler ciągły (CW) rejestruje wysokości prędkości przez zwężone zastawki.

M-mode wykorzystuje się do precyzyjnych pomiarów wymiarów i czasu, natomiast TDE pobiera próbki prędkości przy pierścieniu mitralnym (np. e' przyśrodkowy i boczny). Do obliczeń używane są standardowe wzory:

• powierzchnia LVOT = π·(D/2)^2;
• objętość wyrzutowa (SV) = powierzchnia LVOT · VTI;
• gradient ciśnienia ΔP ≈ 4·v^2.

Ciśnienie w tętnicy płucnej szacuje się na podstawie prędkości fali niedomykalności trójdzielnej: PASP ≈ 4·(vTR)^2 + przybliżone ciśnienie przedsionka prawego (zwykle 5–15 mmHg). Gdy okna akustyczne są słabe, można użyć echokontrastu do wypełnienia jam serca lub wykonać test „bubble” (agitated saline) w celu wykrycia przecieków międzyprzedsionkowych; kontrast podaje się dożylnie i obserwuje czas pojawienia się pęcherzyków.

Przy podejrzeniu niedokrwienia wykonuje się sekwencję obrazów przed i po wysiłku albo badanie z dobutaminą. Podczas badania pacjent proszony jest o spokojne oddychanie, krótkie zatrzymanie oddechu lub wykonanie manewru Valsalvy przy ocenie przecieków. W trudniejszych sytuacjach technik zmienia pozycję chorego, aby poprawić jakość obrazów.

Zapis obejmuje zapętlone filmy oraz konkretne pomiary:

• wymiary jam,
• frakcję wyrzutową (np. metodą Simpson biplan),
• objętości,
• prędkości Dopplera,
• gradienty przez zastawki,
• PASP i parametry TDE (np. e', E/e').

Czas badania zależy od zakresu — standardowo trwa kilkanaście minut, badanie rozszerzone lub z kontrastem zajmuje więcej czasu. Wynik zawiera zestaw pomiarów, zapisy obrazów oraz krótki opis kardiologa z wnioskami diagnostycznymi i porównaniem do wcześniejszych badań, jeśli są dostępne.

Jak interpretować wynik echokardiografii z dopplerem?

Raport zawiera opis badania, listę wykonanych pomiarów oraz zapisane klipy. Na wstępie ocenia się jakość zapisu i porównuje wyniki z wcześniejszymi badaniami, jeśli są dostępne.

1. Ocena czynności skurczowej: sprawdź frakcję wyrzutową oraz objętości końcoworozkurczową i końcowo-skurczową, a także przeanalizuj ruchy poszczególnych odcinków ściany. Jeśli EF nie zgadza się z obrazem regionalnym, może to wskazywać na ogniskowe zaburzenie kurczliwości.
2. Ocena czynności rozkurczowej: porównaj parametry napływu mitralnego (E, A) z prędkościami tkankowymi e' oraz oblicz stosunek E/e', zwracając uwagę na ich znaczenie w kontekście duszności i innych objawów klinicznych.
3. Zastawki — zwężenia i niedomykalności: analizuj prędkości przepływu i gradienty, oceniając wartości V, średni gradient oraz powierzchnię zastawki. W niedomykalnościach pomocne są miary ilościowe (EROA, objętość przecieku) do klasyfikacji stopnia niedomykalności.
4. Ciśnienie w tętnicy płucnej: szacowanie oparte na prędkości fali niedomykalności trójdzielnej daje orientacyjne PASP; wyniki podwyższone należy interpretować z uwzględnieniem obrazu klinicznego i ewentualnie dodatkowych badań.
5. Znaleziska strukturalne: odnotuj przerosty mięśnia, tętniaki, kardiomegalię oraz obecność skrzeplin czy wegetacji — ich lokalizacja i rozmiar wpływają na ryzyko zatorowości i wybór dalszego postępowania.
6. Analiza hemodynamiki: porównaj prędkości, gradienty i obliczone objętości; niespójne wyniki mogą sugerować błąd pomiarowy lub konieczność rozszerzenia badania o dodatkowe akwizycje.
7. Jakość techniczna: słabe okna akustyczne, brak istotnych klipów lub artefakty obniżają wiarygodność pomiarów i trzeba o nich wspomnieć w raporcie.
8. Kontekst kliniczny: wynik interpretuje kardiolog, powiązując obraz echokardiograficzny z objawami pacjenta, EKG i badaniami laboratoryjnymi; pojedynczy parametr bez kontekstu ma ograniczoną wartość diagnostyczną.
9. Wskazania do dalszej diagnostyki: podejrzenie choroby wieńcowej lub niezgodna regionalna akineza mogą wymagać angiografii inwazyjnej. Niepewne oceny anatomii czy objętości warto uzupełnić o rezonans serca (CMR) lub tomografię komputerową (TK).
10. Monitorowanie leczenia: porównywanie wyników w kolejnych badaniach pozwala ocenić skuteczność terapii i postęp choroby; wszelkie zmiany parametrów powinny być udokumentowane liczbowo.
