Fale USG — jak działają i jakie mają zastosowanie w diagnostyce medycznej?

Co to są fale USG i ultradźwięki?

Fale ultradźwiękowe to mechaniczne drgania o częstotliwości powyżej 20 000 Hz. W diagnostyce medycznej używa się ich zwykle w zakresie 1–20 MHz — dla jamy brzusznej typowo 2–5 MHz, a do obrazowania struktur powierzchownych korzysta się z częstotliwości 7–15 MHz.

Przemieszczają się przez tkanki jako seria zagęszczeń i rozrzedzeń, a w miękkich narządach ich prędkość wynosi około 1540 m/s. Dla ilustracji: przy 1 MHz długość fali to około 1,54 mm, natomiast przy 10 MHz spada do około 0,154 mm, co bezpośrednio wpływa na rozdzielczość obrazu.

Odbicia i przenikanie fal zależą od impedancji akustycznej tkanek — im większa różnica między warstwami, tym silniejsze echo. Przetwornik piezoelektryczny w głowicy przekształca sygnał elektryczny w fale mechaniczne i z powrotem odbiera echa jako sygnały elektryczne.

Natężenie fali wyraża się w W/cm², a w badaniach USG stosuje się niskie wartości, by zapewnić bezpieczeństwo pacjenta. Ultradźwięki nie wykorzystują promieniowania jonizującego, dlatego ultrasonografia (USG) od lat 50. XX wieku jest powszechną, nieinwazyjną metodą diagnostyczną.

Do czego służą fale USG w diagnostyce?

Badanie ultrasonograficzne ocenia kształt, wielkość i echostrukturę narządów, co pozwala odróżnić zmiany torbielowate — zwykle anechoiczne z wzmocnieniem tylnym — od zmian litych, które często są hiperechogeniczne i dają cień akustyczny. Najbardziej znane zastosowanie USG to obrazowanie prenatalne: określa się wiek ciąży, analizuje anatomię płodu i ocenia przepływy łożyskowo-pępowinowe.

W pierwszym trymestrze (11–14. tydzień) wykonuje się pomiar NT, a w drugiej fazie ciąży (18–22. tydzień) przeprowadza się badanie morfologiczne. W ultrasonografii jamy brzusznej skupiamy się na:

• wątrobie,
• pęcherzyku żółciowym,
• trzustce,
• śledzionie,
• nerkach.

USG wykrywa kamice, zastoinę żółciową, wodonercze oraz ogniskowe zmiany w wątrobie. Przy ocenie układu moczowego badanie pozwala zobaczyć pęcherz, nerki i drożność dróg moczowych, a także rozpoznać hydronefrozę. W badaniach miednicy ultrasonografia identyfikuje guzy i torbiele jajników, mierzy grubość endometrium oraz ocenia powiększenie gruczołu krokowego.

Badania szyi i sutka umożliwiają klasyfikację guzków według echostruktury i wskazują, które zmiany wymagają biopsji celowanej. Oczy, jądra, stawy i tkanki miękkie oceniane są dynamicznie — dzięki temu można wykryć płyn w stawie, przerwanie ścięgna czy ostry obrzęk.

USG dopplerowskie wykorzystuje efekt Dopplera do oceny przepływu krwi: określa kierunek i prędkość przepływu, mierzy prędkości skurczowe i rozkurczowe oraz pozwala obliczać indeksy hemodynamiczne. Techniki takie jak:

• kolorowy Doppler (CFM),
• spektralny Doppler,
• power Doppler.

W naczyniowych zastosowaniach badanie służy m.in. do wykrywania zwężeń, tętniaków, zakrzepicy żył głębokich czy oceny tętnic szyjnych. Ultrasonografia pełni także rolę przewodnią podczas procedur inwazyjnych: biopsja pod kontrolą USG zwiększa precyzję pobrań i zmniejsza ryzyko powikłań. Do typowych zabiegów wykonywanych z pomocą ultradźwięków należą:

• biopsje piersi,
• biopsje tarczycy,
• biopsje wątroby,
• drenaż ropni,
• nakłucia diagnostyczne.

Do zalet USG należą:

• możliwość uzyskania obrazów w czasie rzeczywistym,
• badania przy łóżku pacjenta,
• łatwe powtarzanie procedury,
• stosunkowo niskie koszty.

Główne ograniczenia to duża zależność od umiejętności operatora oraz pogorszenie jakości obrazów przy obecności gazów lub u pacjentów z dużą masą ciała. Mimo tych ograniczeń ultrasonografia pozostaje narzędziem pierwszego wyboru w ocenie wielu schorzeń i w monitorowaniu ciąży.

Czy fale USG są bezpieczne i nieinwazyjne?

Badanie ultrasonograficzne jest uważane za bezpieczne, ponieważ korzysta z ultradźwięków — fal mechanicznych, a nie z promieniowania jonizującego. WHO oraz liczne towarzystwa medyczne rekomendują USG jako metodę o niskim ryzyku, pod warunkiem że wykonuje je wykwalifikowany personel.

Procedura jest nieinwazyjna i bezbolesna: nie wymaga nakłuć ani stosowania kontrastów jodowych. Potencjalne efekty biologiczne, jak:

• nieznaczny wzrost temperatury tkanek,
• zjawisko kawitacji,

są przy standardowych ustawieniach diagnostycznych minimalne i rzadko klinicznie istotne. Aparaty ultrasonograficzne pokazują wskaźniki TI i MI, które pomagają kontrolować bezpieczeństwo. FDA rekomenduje, by MI nie przekraczało 1,9 — to ograniczenie zmniejsza ryzyko efektów mechanicznych.

Dodatkowo personel dba o właściwe natężenie i skrócenie czasu ekspozycji, unikając długotrwałego skanowania bez uzasadnienia medycznego. W przypadku ciąży stosowanie trybu Dopplera w I trymestrze jest ograniczane ze względu na wyższą emisję energii, a mimo to dotychczasowe badania i dane epidemiologiczne nie wykazały znaczących szkód dla płodu ani pacjentów przy przestrzeganiu standardowych protokołów.

Ogólny poziom bezpieczeństwa USG wynika z braku promieniowania jonizującego oraz niskich wartości natężenia fal.

Jak fale USG odbijają i załamują się?

Przy zwykłym padaniu intensywność odbicia R na granicy dwóch ośrodków oblicza się ze wzoru R = ((Z2 − Z1)/(Z2 + Z1))². Impedancję akustyczną Z definiuje się jako iloczyn gęstości i prędkości dźwięku: Z = ρ·c. Współczynnik transmisji energii ma postać T = 4·Z1·Z2/(Z1 + Z2)². Głębokie różnice impedancji powodują silniejsze echo — stąd granice o dużej różnicy Z wykazują większą echogeniczność.

Załamanie fal występuje, gdy kąt padania jest różny od 0°, zgodnie z prawem Snella: sinθ1/sinθ2 = c1/c2. Zmiana kierunku propagacji przesuwa pozorną pozycję źródła echa na obrazie i może dawać artefakty, na przykład boczne przesunięcie granicy między tłuszczem a mięśniem. Rozpraszanie i absorpcja zależą zarówno od mikrostruktury tkanek, jak i od częstotliwości fal.

W tkankach miękkich typowe tłumienie wynosi około 0,5 dB/cm/MHz — przy 5 MHz i głębokości 10 cm daje to około 25 dB tłumienia, co znacząco zmniejsza amplitudę sygnału powrotnego. Nieregularne struktury nasilają rozpraszanie i pogarszają jakość obrazu.

W praktyce powietrze i kość mają impedancje skrajnie różne od tkanek miękkich, więc niemal całkowicie odbijają falę i powodują cieniowanie. Płyny natomiast mają impedancję zbliżoną do tkanek, więc rozpraszanie jest słabe, a torbiele płynne zwykle wyglądają anechoicznie.

Do typowych artefaktów należą:

• odbicia wielokrotne (reverberacje),
• cienie akustyczne za silnie odbijającymi strukturami,
• wzmocnienia tylne za obiektami o niskim tłumieniu,
• błędy pozycjonowania wynikające z załamania fal.

Tryb harmoniczny rejestruje sygnały na częstotliwościach harmonicznych powstających w wyniku nieliniowej propagacji — dzięki temu redukuje niektóre artefakty (np. boczne listwy, reverberacje) i poprawia kontrast oraz selektywność częstotliwościową obrazu.

Wybór częstotliwości to zawsze kompromis: wyższe zakresy (7–15 MHz) dają lepszą rozdzielczość kosztem większego tłumienia i rozpraszania, natomiast niższe (1–5 MHz) zapewniają głębszą penetrację, ale gorszą rozdzielczość. Rozumienie tych zasad ułatwia interpretację ech i pozwala szybciej rozpoznawać źródła błędów obrazowania.

Jak działa piezoelektryczność w głowicy ultrasonograficznej?

Kryształy piezoelektryczne w głowicy USG zaczynają rezonować po krótkim impulsie elektrycznym; ich grubość zwykle wynosi połowę długości fali rezonansowej — np. około 0,15 mm dla 5 MHz. Najczęściej spotykanym materiałem jest PZT (tlenek cyrkonianowo-ołowiowy), choć bywają też pojedyncze kryształy i przetworniki typu CMUT.

Gdy przyłożymy napięcie, bezpośredni efekt piezoelektryczny generuje falę mechaniczną; odwrotnie, powracające echa zmieniają się w napięcie dzięki efektowi odwrotnemu, a jego wartość jest proporcjonalna do amplitudy sygnału. Elementy przetwornika pokrywa warstwa dopasowująca o grubości około λ/4 — dzięki temu maleje odbicie na granicy kryształ–skóra i poprawia się transfer energii.

Warstwa tylna, zwana backingiem, tłumi rezonans, co skraca impuls do około 1–3 cykli i poszerza pasmo częstotliwościowe; to z kolei jest kluczowe dla lepszej rozdzielczości osiowej. Rozmiar i rozmieszczenie elementów wpływają na rozdzielczość boczną i możliwości ogniskowania: mniejsze elementy oraz większa apertura prowadzą do węższej wiązki.

W sondach matrycowych poszczególne elementy są sterowane opóźnieniami fazowymi, co pozwala kierować i ogniskować wiązkę bez potrzeby poruszania głowicą. Te opóźnienia liczy się w mikrosekundach, a sygnały zazwyczaj próbkowane są z częstotliwością rzędu kilkudziesięciu MHz przed cyfrową obróbką.

Napięcie z przetwornika jest następnie wzmacniane, filtrowane i cyfryzowane; po demodulacji oraz kompresji logarytmicznej powstaje mapa jasności używana w prezentacji B. Zmiany fazy i częstotliwości echa służą do obrazowania Dopplerowskiego (prezentacja D). Prezentacja M rejestruje jednowymiarowy przekrój w funkcji czasu, natomiast prezentacja A pokazuje amplitudę wzdłuż głębokości.

Rodzaj głowicy i używana częstotliwość determinują kompromis między penetracją a rozdzielczością: wyższe częstotliwości dają lepszą rozdzielczość, niższe — większą zdolność przenikania w głąb tkanek. Współczesne głowice łączą elementy piezoelektryczne z zaawansowanym cyfrowym przetwarzaniem sygnału, co umożliwia tryby B, M, A, D oraz obrazowanie 3D/4D przy wysokiej jakości obrazu. W praktyce konstrukcja przetwornika wpływa na czułość, zakres częstotliwości i zdolność odwzorowania struktur zarówno powierzchownych, jak i głębokich.

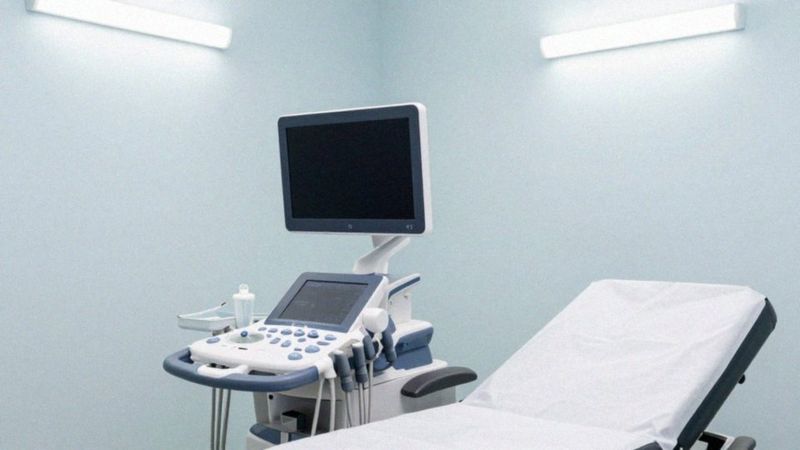

Jak powstaje obraz ultrasonograficzny w praktyce?

Długość fali d oblicza się ze wzoru d = c·t/2, przy czym c przyjęto jako 1540 m/s. Echo z głębokości 0,10 m wraca po około 130 μs, a aparat USG przelicza ten czas na pozycję echa, co umożliwia zbudowanie obrazu ultrasonograficznego.

Operator dobiera odpowiednią sondę i preset, nakłada żel na skórę i ustawia kluczowe parametry:

• głębokość,
• ogniskowanie,
• wzmocnienie.

Krótki impuls akustyczny wysyłany jest przez głowicę, a elementy przetwornika, kontrolowane opóźnieniami, formują wiązkę (beamforming) i kierują energię w wybranym sektorze. Powracające echa odbierane są przez ten sam przetwornik; analogowy sygnał zostaje następnie wzmocniony i przefiltrowany. Kolejnym krokiem jest cyfryzacja sygnału z próbkowaniem w zakresie kilkudziesięciu MHz. Komputer wykonuje demodulację i detekcję obwiedni, a potem stosuje kompresję logarytmiczną, która zmniejsza zakres dynamiczny.

Otrzymane amplitudy są przypisywane jasności pikseli, co daje obraz B-mode wyświetlany w czasie rzeczywistym. Scan conversion przekształca dane z układu wiązki — sektorowego lub liniowego — do formatu zgodnego z ekranem. Ustawienia takie jak:

• TGC (time gain compensation),
• globalny gain,
• liczba stref ogniskowych

korygują kontrast i jasność na różnych głębokościach. Zwiększenie liczby linii skanu poprawia rozdzielczość boczną, ale większa gęstość linii może obniżyć częstość klatek — dlatego trzeba pogodzić detal z płynnością obrazu.

Tryb M rejestruje jednowymiarowy przekrój w funkcji czasu, natomiast tryby 3D/4D wykonują kolejne skany przestrzenne lub obracają sondę, po czym komputer rekonstruuje objętość do formy przestrzennej. Tryb harmoniczny wykorzystuje sygnały harmoniczne wytwarzane przez tkanki, co poprawia kontrast i redukuje artefakty.

W praktyce obrazowanie prenatalne i ocena struktur anatomicznych polegają na szybkim dostosowaniu częstotliwości, ogniskowania i filtrów, aby uzyskać optymalną widoczność echostruktur. Wyniki zapisywane są jako klipy (cine loop) oraz jako pomiary widoczne na ekranie; komputer daje też narzędzia do mierzenia odległości, objętości i oznaczania obszarów patologicznych.

Jak działają techniki dopplerowskie w USG?

Różnicę częstotliwości echa opisuje wzór fd = (2·v·cosθ·f0)/c. W nim fd oznacza przesunięcie Dopplera, v — prędkość krwi, θ — kąt między kierunkiem przepływu a wiązką, f0 — częstotliwość sondy, a c to prędkość dźwięku w tkankach, przyjmowana zwykle jako około 1540 m/s. Dla przykładu: przy f0 = 5 MHz, v = 0,5 m/s i θ = 0° wartość fd wynosi około 3 246 Hz.

W praktyce stosuje się dwa podstawowe tryby pomiaru:

• ciągły (CW) — dobrze mierzy bardzo duże prędkości bez problemu aliasingu, jednak nie pozwala określić głębokości źródła sygnału,
• pulsacyjny (PW) — pokazuje spektrum prędkości w wybranym punkcie — tzw. range gate — ale jest ograniczony częstotliwością powtórzeń impulsów (PRF) i limitem Nyquista, równym PRF/2.

To ograniczenie powoduje aliasing przy zbyt wysokich prędkościach: przy PRF = 5 kHz Nyquist wynosi około 2,5 kHz, co dla f0 = 5 MHz i θ = 0° odpowiada prędkościom rzędu 0,385 m/s; powyżej tej wartości mogą wystąpić błędy aliasingu.

Prezentacja D obejmuje:

• kolorowy Doppler (CFM/CFA) — mapuje średnie prędkości i kierunki przepływu w polu widzenia — kolory zwykle oznaczają kierunek względem głowicy (np. czerwony ku głowicy, niebieski od głowicy),
• Doppler spektralny — dostarcza wykresów prędkości w funkcji czasu, pozwalając zmierzyć parametry takie jak PSV i EDV oraz wyliczyć indeksy hemodynamiczne.
• Power Doppler — rejestruje amplitudę sygnału; zwiększa to czułość na słabe przepływy, ale nie rozróżnia kierunku.

Korekta kąta (angle correction) służy do przeliczenia prędkości. Błąd pomiaru narasta znacząco przy kątach przekraczających 60°, dlatego zaleca się, by kąt między wiązką a osią naczynia był mniejszy niż 60°. W praktyce operator najpierw używa trybu B, żeby zlokalizować naczynie, a następnie ustawia linię pomiaru równolegle do jego osi przed wykonaniem badania Dopplerowskiego.

W zakresie zastosowań naczyniowych USG łączy obraz anatomiczny z oceną przepływu, co umożliwia dokładną, nieinwazyjną ocenę hemodynamiki. Przykładowe progi diagnostyczne w tętnicy szyjnej są następujące:

• PSV < 125 cm/s — zwykle stenozę < 50%,
• PSV 125–229 cm/s — stenozę 50–69%,
• PSV ≥ 230 cm/s — stenozę ≥ 70%, zgodnie z aktualnymi wytycznymi klinicznymi.

W diagnostyce żylnej brak przepływu i brak kompresji żyły są typowymi objawami zakrzepicy. Technika ma także ograniczenia: wyniki zależą od kąta pomiaru, ustawień PRF, szerokości wiązki oraz obecności artefaktów, takich jak aliasing czy tłumienie. Połączenie obrazu B-mode z prezentacją Dopplerowską umożliwia korelację anatomiczno‑funkcjonalną i bardziej precyzyjną ocenę układu naczyniowego, co ułatwia monitorowanie hemodynamiki w sposób nieinwazyjny.

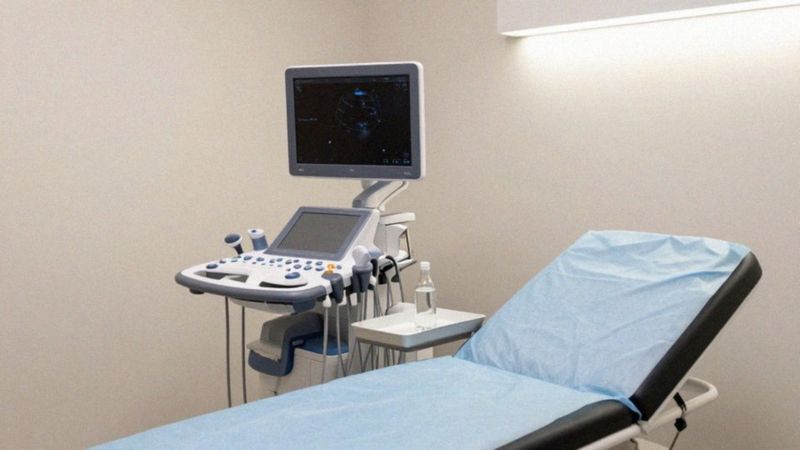

Jak przygotować się do badania USG jamy brzusznej?

Na trzy dni przed badaniem zacznij przyjmować preparat zmniejszający ilość gazów w jelitach. Dzień przed badaniem stosuj lekkostrawną dietę — unikaj:

• tłustych potraw,
• produktów wzdymających,
• surowych warzyw.

Jeśli badanie zaplanowano na popołudnie, ostatni posiłek zjedz co najmniej sześć godzin wcześniej. Na dwie godziny przed wizytą warto wypić 2–4 szklanki wody, aby wypełnić pęcherz — dotyczy to niektórych badań ginekologicznych i urologicznych. Zabierz ze sobą butelkę wody niegazowanej oraz skierowanie. Zdejmij biżuterię z okolicy badanego miejsca i ubierz luźne, łatwe do odsłonięcia ubranie. Unikaj też żucia gumy i palenia przed badaniem, bo zwiększają ilość gazów. Przybądź 10–15 minut wcześniej — da ci to czas na wypełnienie formalności, poznanie lokalnych wskazówek i zmniejszy stres. Dobre przygotowanie poprawia jakość obrazu i zwiększa dokładność oceny diagnostycznej.
