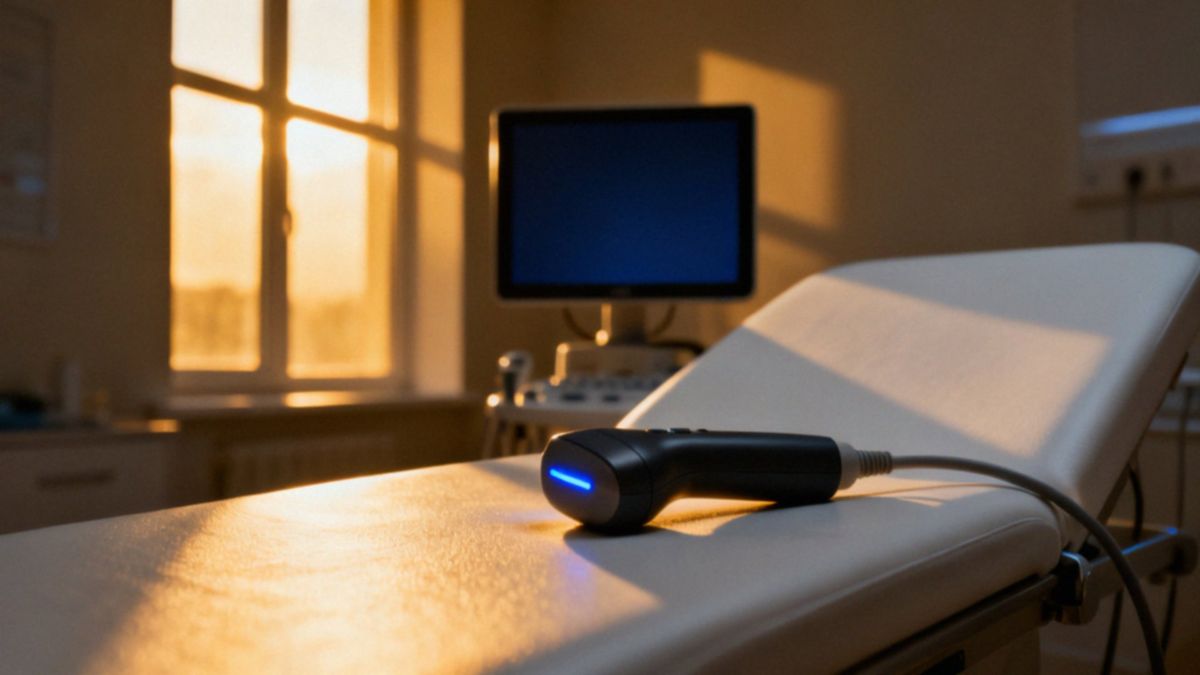

Głowica do USG tarczycy — jak wybrać odpowiednią i dlaczego jest ważna?

Czym jest głowica do USG tarczycy?

Przetwornik ultradźwiękowy został stworzony do obrazowania powierzchownych struktur szyi, głównie tarczycy. Pełni rolę zarówno nadajnika, jak i odbiornika fal ultradźwiękowych, a elementy piezoelektryczne przekształcają sygnały akustyczne w cyfrowy obraz ultrasonograficzny.

Do badania tarczycy najczęściej stosuje się głowice liniowe i ich warianty:

• hokejowe,
• matrycowe,
• matryce liniowe.

Głowice te pracują zwykle w zakresie 7–18 MHz. Wyższe częstotliwości zwiększają rozdzielczość i pozwalają wykryć drobne zmiany, lecz kosztem mniejszej penetracji tkanek. Liczba i sposób rozmieszczenia elementów (na przykład matryca kontra rozwiązania mechaniczne) wpływają bezpośrednio na czułość oraz jakość obrazu. To właśnie typ i konstrukcja głowicy zamontowanej w aparacie decydują o precyzji oceny echostruktury, echogeniczności i morfologii guzków.

Ergonomia i kształt głowicy — zwłaszcza wersje hokejowe — poprawiają komfort badania zarówno dla pacjenta, jak i personelu, a także zwiększają bezpieczeństwo procedury. W nowoczesnych systemach matrycowe przetworniki podnoszą rozdzielczość przestrzenną i stabilność obrazowania dzięki zaawansowanej technologii. Dlatego właściwy wybór przetwornika ma kluczowy wpływ na wartość diagnostyczną badania i zdolność wykrywania zmian.

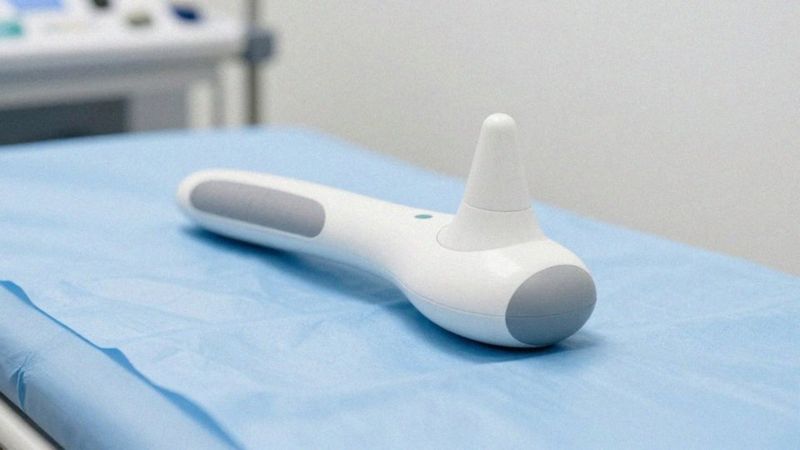

Do czego służy głowica do USG tarczycy?

Pomiar wymiarów i wyliczanie objętości gruczołu opiera się na jego długości, szerokości i grubości. Do obliczeń używa się wzoru V = dł. × szer. × gr. × 0,479. Badanie umożliwia wykrycie i udokumentowanie zmian ogniskowych, takich jak:

• guzki,
• torbiele,
• wola guzkowe.

Monitoring polega na śledzeniu wzrostu guzków: za istotny przyrost uważa się zwiększenie średnicy o co najmniej 20% w dwóch wymiarach z przyrostem minimum 2 mm lub wzrost objętości o 50% (zgodnie z wytycznymi ATA). Ocena okolicznych węzłów chłonnych pozwala wykryć ich powiększenie i zmiany sugerujące ewentualne rozsiewanie patologii tarczycy. Badanie dopplerowskie (Color Doppler) analizuje unaczynienie zmian, co pomaga ocenić ryzyko złośliwości i dobrać dalsze postępowanie diagnostyczne. Biopsję aspiracyjną cienkoigłową wykonuje się pod kontrolą USG — prowadzenie igły w czasie rzeczywistym zwiększa precyzję i bezpieczeństwo zabiegu. USG jest także przydatne przy rozpoznawaniu zapaleń tarczycy, planowaniu terapii oraz monitorowaniu efektów leczenia i zmian pooperacyjnych.

Jaką głowicę i częstotliwość wybrać do badania tarczycy?

Najczęściej stosowaną głowicą jest sonda liniowa o paśmie 7–15 MHz. Dla dorosłych najlepszy kompromis między rozdzielczością a penetracją daje zakres 10–15 MHz. Jeśli trzeba ocenić bardzo powierzchowne zmiany, np. guzki 1–2 mm, warto sięgnąć po wyższe częstotliwości 15–18 MHz. Do biopsji cienkoigłowej przydatna bywa sonda liniowa 12–18 MHz — lepiej uwidacznia igłę i jej tor. Gdy zmiany leżą głębiej lub badany jest pacjent z dużą ilością tkanki tłuszczowej, lepsze efekty uzyskamy sondami konweksowymi lub mikrokonweksowymi 2–8 MHz, które zapewniają większą penetrację.

U niemowląt i noworodków, gdy klasyczne ułożenie sondy liniowej jest utrudnione, praktyczna okazuje się głowica „hokejowa”. Przy ustawieniach warto wybrać preset „Thyroid” i ograniczyć głębokość do około 2–4 cm, co poprawia jakość obrazu. Fokus umieszczamy na poziomie zmiany. Do oceny unaczynienia małych guzków używamy niższych ustawień PRF oraz trybu Color Doppler.

Kupując głowice, zwróćmy uwagę na:

• certyfikaty CE,
• deklarowany zakres częstotliwości,
• trwałość elementów,
• kompatybilność ze sprzętem USG.

Głowice matrycowe oferują lepszą rozdzielczość przestrzenną, ale wybór między matrycową a standardową zależy od potrzeb diagnostycznych i budżetu.

Jak głowica wpływa na rozdzielczość badania tarczycy?

Długość fali w tkance oblicza się, dzieląc prędkość dźwięku w tkance (1540 m/s) przez częstotliwość fali. Przy 7 MHz fala ma około 0,22 mm, a przy 15 MHz około 0,103 mm — krótsza fala przekłada się na lepszą rozdzielczość osiową. Przejście z 7 do 15 MHz niemal podwaja zdolność rozróżniania struktur wzdłuż osi promienia.

Osiowa rozdzielczość zależy nie tylko od samej długości fali, lecz również od długości impulsu akustycznego. Rozdzielczość boczna jest zaś związana z szerokością wiązki i możliwościami ogniskowania; więcej elementów w głowicy liniowej powoduje jej zwężenie i poprawę tej rozdzielczości.

Głowice matrycowe oraz matryce liniowe pozwalają na elektroniczne ogniskowanie w różnych płaszczyznach, co podnosi rozdzielczość przestrzenną w polu bliskim. Liczba elementów i ich ułożenie wpływają również na czułość badania oraz jakość obrazowania struktur położonych powierzchniowo — większa liczba elementów oraz zaawansowany beamforming poprawiają kontrast i stabilność obrazu.

Technologie takie jak:

• obrazowanie harmoniczne,
• compounding,
• redukcja szumów

zmniejszają speckle i uwydatniają granice guzków. Użycie presetu „Thyroid”, właściwe dobranie głębokości i ustawienie ogniska zwiększają gęstość pikseli w obszarze zainteresowania; optymalna głębokość dla detekcji drobnych struktur to zwykle 2–4 cm. Zbyt duża głębokość obniża rozdzielczość przestrzenną, dlatego trzeba pogodzić potrzebę penetracji z wymaganiami co do szczegółowości obrazu.

Częstotliwość fali determinuje kompromis między rozdzielczością a penetracją: sondy 10–15 MHz zwykle dają wysoką rozdzielczość przy penetracji 2–4 cm, natomiast sondy około 7 MHz sięgają 6–8 cm kosztem detali. Wybór częstotliwości powinien uwzględniać grubość tkanek szyi i lokalizację zmiany.

Color Doppler nie poprawia rozdzielczości przestrzennej, ale dostarcza cennych informacji o unaczynieniu; niskie ustawienia PRF i wysoka czułość Dopplera pomagają wykryć powolny przepływ w małych naczyniach guzka. Nowoczesne technologie ultrasonograficzne dodatkowo poprawiają kontrast i wykrywalność drobnych zmian, zwłaszcza przy prawidłowo dobranym presecie, głębokości i ognisku.

Jak dokładnie głowica wykrywa drobne guzki?

Wykrywanie zmian o wielkości 1–2 mm opiera się głównie na analizie czasu przelotu fal i ich amplitudy. Krótsze echo od granic tkanek tworzy punktowy sygnał widoczny jako drobny guzek, a krótka długość fali i gęste upakowanie elementów przetwornika zwiększają czułość badania. Matrycowe układy elektroniczne ogniskują wiązkę, co poprawia rozdzielczość boczną i ułatwia rozróżnianie blisko położonych ognisk. Obrazowanie harmoniczne oraz compounding zmniejszają speckle, polepszają kontrast i uwydatniają granice zmian, dzięki czemu drobne guzki stają się bardziej widoczne.

• Filtry, selektywne wzmocnienie i regulacja dynamiki wydobywają różnice w echogeniczności i strukturze echa, co pomaga odróżnić zmiany lityczne od torbielowatych,
• Doppler kolorowy i Power Doppler wykrywają unaczynienie ogniskowe,
• niskie ustawienia PRF i wysoka czułość Dopplera pozwalają zarejestrować wolny przepływ w małych naczyniach.

Dokumentacja obejmuje pomiar wymiarów i objętości (np. elipsoida obrotowa) oraz opis echostruktury, co ułatwia późniejsze porównania. Biopsja pod kontrolą USG zwiększa trafność diagnostyczną dzięki precyzyjnemu prowadzeniu igły, a technika badania ma tu kluczowe znaczenie: preset „Thyroid”, ograniczenie głębokości do pola zainteresowania, właściwe umieszczenie ogniska i korekcja TGC poprawiają wykrywalność. Doświadczony operator minimalizuje ucisk sondy i koryguje kąt padania fali, co poprawia kontrast i zapobiega zatarciu małych guzków. Nowoczesne aparaty stosują zaawansowane beamforming i algorytmy postprocessingu, co zwiększa czułość i stabilność obrazu, a w konsekwencji ułatwia wykrywanie drobnych zmian ogniskowych.

Czy trzeba się przygotować do USG tarczycy?

Standardowe badanie ultrasonograficzne tarczycy trwa zwykle od 5 do 15 minut i nie wymaga głodzenia ani specjalnych badań laboratoryjnych. Według wytycznych ATA USG to nieinwazyjne badanie, które nie wymaga szczególnego przygotowania. Praktyczne wskazówki dla pacjentów:

• odsłoń szyję i załóż luźny kołnierz; usuń łańcuszek i kolczyki,
• weź ze sobą poprzednie wyniki USG oraz aktualne badania endokrynologiczne (np. TSH),
• przygotuj listę przyjmowanych leków, zwłaszcza przeciwkrzepliwych i antyagregacyjnych.

Jeśli planowana jest biopsja aspiracyjna cienkoigłowa, trzeba ustalić termin i omówić z lekarzem kwestię odstawienia leków przeciwkrzepliwych (np. warfaryna, NOAC) — decyzja podejmowana jest indywidualnie. Znaczne zaburzenia krzepnięcia lub aktywna infekcja skóry w miejscu badania są przeciwwskazaniem do biopsji i wymagają wcześniejszej korekty. Podczas badania ważny jest komfort pacjenta: leży on na plecach z lekko odchyloną głową; technik może użyć poduszki pod barki, by lepiej eksponować obszar. Na skórę nakładany jest żel poprawiający przewodnictwo fal ultradźwiękowych, a samo badanie jest bezbolesne. Wynik sporządza personel medyczny — opis zawiera wymiary zmian oraz zalecenia dotyczące dalszej diagnostyki lub monitorowania. USG tarczycy jest bezpieczne w ciąży i u dzieci; przy najmłodszych pacjentach pomoc opiekuna bywa przydatna. W razie wątpliwości dotyczących leków lub przeciwwskazań do biopsji skonsultuj się z lekarzem kierującym, który oceni ryzyko i dobierze odpowiednie postępowanie diagnostyczne.
